名称：一种加热保温餐桌转盘

专利号：202321206116.1

专利人：李交军

技术领域

本实用新型涉及加热设备技术领域，具体涉及一种加热保温餐桌转盘。

背景技术

餐桌转盘，属于餐桌配件，具有旋转功能。主要分为三类:手动餐桌转盘、电动餐桌转盘、无电自动餐桌转盘。

餐桌转盘在日常生活中越来越普遍，人们聚餐时都要用到，然而在寒冷的季节，餐桌上的菜往往凉的比较快，不但会影响饭菜的口味，在寒冷的天气吃凉掉菜甚至可能会引起人们身体的不适，因此，亟需制作一种具有加热保温功能的餐桌转盘来解决该问题。

实用新型内容

本实用新型的主要目的是提供一种加热保温餐桌转盘，旨在解决现有技术中，餐桌转盘不具备加热保温的功能，使得放在餐桌转盘上的菜温度降低的技术问题。

为实现上述目的，本实用新型提出的加热保温餐桌转盘，包括加热部件和用于带动加热部件转动的转动部件；

所述加热部件包括横向设置的第一承载板，所述第一承载板上凹陷形成有多个凹槽，每一所述凹槽内均滑动设有用于放置餐盘并对餐盘进行加热的电加热组件，所述电加热组件的滑动方向与凹槽的凹陷方向同向，所述电加热组件靠近凹槽的槽底一侧设有用于使得电加热组件通断电，能够与凹槽的槽底弹性抵触的接触开关件。

优选的，所述电加热组件包括滑动设置在凹槽内的加热板，所述加热板上设有用于提高加热板温度的加热件，所述加热板靠近凹槽槽壁的每一侧均设有限向件，所述限向件用于限制加热板仅沿凹槽的深度方向滑动。

优选的，所述加热件包括加热丝，所述加热板上形成有用于收容加热丝的空腔，所述加热丝电连接有温度时间设定面板。

优选的，所述凹槽的槽壁上横向凹陷形成有滑槽，所述限向件包括设置在滑槽内的滑杆，所述滑杆的延伸方向与凹槽的深度方向同向，所述滑杆上滑动设有用于与加热板靠近凹槽的槽壁的一侧相连的滑块。

优选的，所述接触开关件包括套设在滑杆外壁的弹簧，所述弹簧位于滑块靠近凹槽的槽底的一侧，所述接触开关还包括设置在加热板靠近凹槽的槽底的一侧的抵触杆，所述抵触杆背离加热板的一侧设有第一电连片，所述凹槽的槽底设有用于与第一电连片相接触的第二电连片。

优选的，所述转动部件包括横向设置在第一承载板下方的第二承载板，所述第一承载板靠近第二承载板的一侧设有环形齿，所述第二承载板靠近第一承载板的一侧凹陷形成有至少一个安装槽，所述安装槽内设有电机所述电机的输出轴上连接有用于与环形齿相啮合的齿轮，所述第一承载板的中心点和第二承载板的中心点之间转动连接有转轴。

优选的，所述第二承载板上还设有用于减轻齿轮与环形齿之间啮合压力的多个支撑件。

优选的，所述支撑件包括竖向设置在第二承载板靠近第一支撑板一侧的支撑杆，所述支撑杆位于安装槽背离转轴的一侧，所述支撑杆背离第二承载板的一端转动设有用于与第一承载板抵触的滚珠。

优选的，所述第一承载板的外侧环绕设有朝第二承载板延伸的防护框。

优选的，所述加热板背离凹槽的一侧设有钢化玻璃层。

本实用新型的技术方案中，通过凹槽与电加热组件之间的相互配合，能够使得电加热组件能够在第一承载板上分成多个区域对餐盘进行加热保温，在餐盘放置在电加热组件上时，餐盘的重量会打破电加热组件不与接触开关件相抵触的平衡，使得电加热组件与接触开关件相抵触，电加热组件通电工作对餐盘进行加热，该结构能够实现按需开启对餐盘进行加热的加热范围，无需在少量餐盘的情况下，将餐桌的整个加热系统开启，通过上述结构之间的相互配合，能够实现对餐盘的加热保温，防止菜品降温。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。

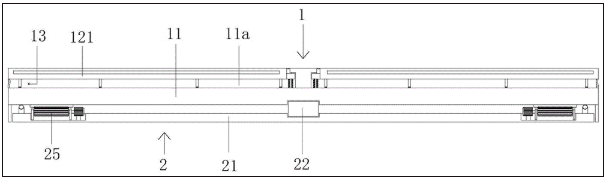

图1为本实用新型的整体结构示意图；

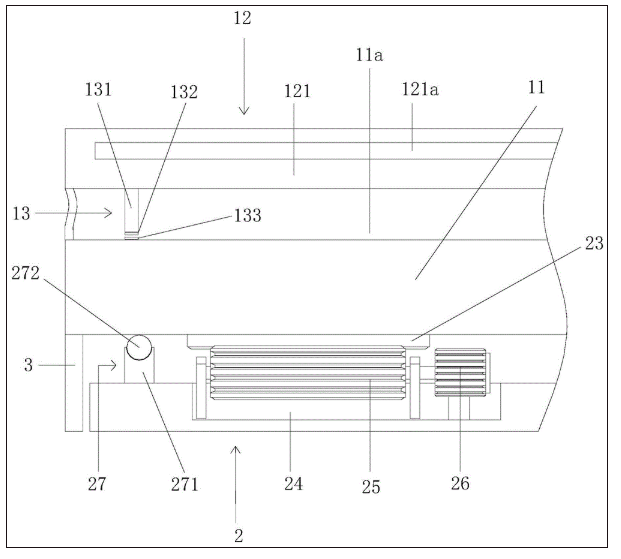

图2为本实用新型的加热部件局部和转动部件局部结构示意图；

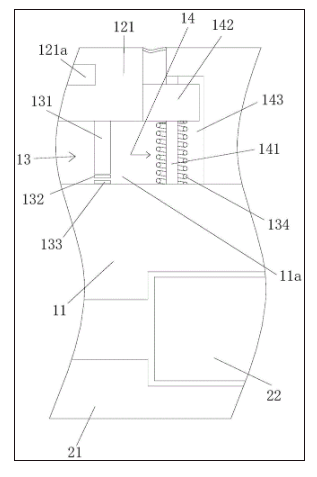

图3为本实用新型的限向件和接触开关件结构示意图；

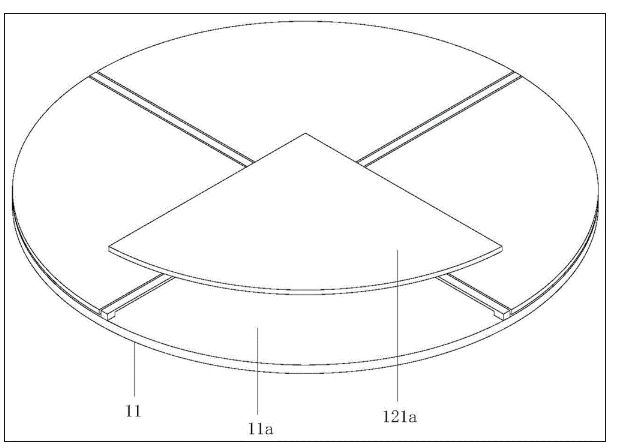

图4为本实用新型的第一承载板、凹槽和加热板结构示意图；

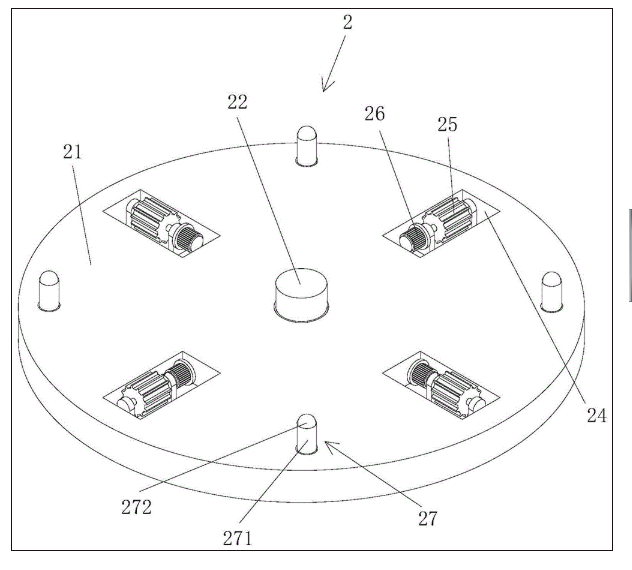

图5为本实用新型的转动部件结构示意图；

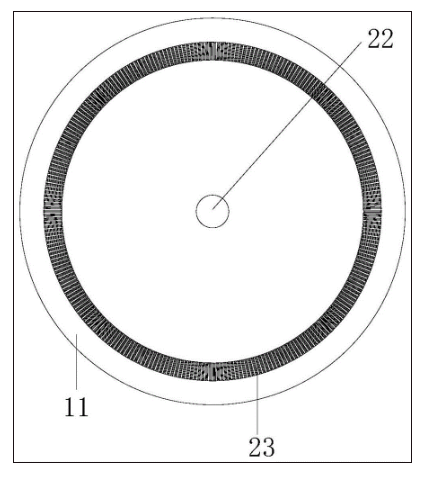

图6为本实用新型的环形齿结构示意图；

附图标号说明：

1、加热部件；11、第一承载板；11a、凹槽；12、电加热组件；121、加热板；121a、空腔；13、接触开关件；131、抵触杆；132、第一电连片；133、第二电连片；134、弹簧；14、限向件；141、滑杆；142、滑块；143、滑槽；2、转动部件；21、第二承载板；22、转轴；23、环形齿；24、安装槽；25、齿轮；26、电机；27、支撑件；271、支撑杆；272、滚珠；3、防护框。

本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

需要说明，本实用新型实施例中所有方向性指示(诸如上、下、左、右、前、后……)仅用于解释在某一特定姿态(如附图所示)下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。

另外，在本实用新型中如涉及“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。在本实用新型的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“连接”、“固定”等应做广义理解，例如，“固定”可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

另外，本实用新型各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。

本实用新型提出一种加热保温餐桌转盘。

请参照图1至图6，该加热保温餐桌转盘，包括加热部件1和用于带动加热部件1转动的转动部件2；

所述加热部件1包括横向设置的第一承载板11，所述第一承载板11上凹陷形成有多个凹槽11a，每一所述凹槽11a内均滑动设有用于放置餐盘并对餐盘进行加热的电加热组件12，所述电加热组件12的滑动方向与凹槽11a的凹陷方向同向，所述电加热组件12靠近凹槽11a的槽底一侧设有用于使得电加热组件12通断电，能够与凹槽11a的槽底弹性抵触的接触开关件13。

本实用新型的技术方案中，通过凹槽11a与电加热组件12之间的相互配合，能够使得电加热组件12能够在第一承载板11上分成多个区域对餐盘进行加热保温，在餐盘放置在电加热组件12上时，餐盘的重量会打破电加热组件12不与接触开关件13相抵触的平衡，使得电加热组件12与接触开关件13相抵触，电加热组件12通电工作对餐盘进行加热，该结构能够实现按需开启对餐盘进行加热的加热范围，无需在少量餐盘的情况下，将餐桌的整个加热系统开启，通过上述结构之间的相互配合，能够实现对餐盘的加热保温，防止菜品降温。

请参照附图2-3，所述电加热组件12包括滑动设置在凹槽11a内的加热板121，所述加热板121上设有用于提高加热板121温度的加热件，所述加热板121靠近凹槽11a槽壁的每一侧均设有限向件14，所述限向件14用于限制加热板121仅沿凹槽11a的深度方向滑动。加热板121与凹槽11a之间的间隙通过隔离层相连，通过隔离层的设计能够实现防止杂物从加热板121与凹槽11a之间的缝隙进入到凹槽11a内，进而影响加热板121的滑动。

请参照附图2，所述加热件包括加热丝，所述加热板121上形成有用于收容加热丝的空腔121a，所述加热丝电连接有温度时间设定面板。加热丝产生热量能够对加热板121的温度进行升高，加热板121的温度升高能够实现对放置在加热板121上的餐盘进行加热，通过温度时间设定面板的设置，能够使用户自主对加热丝的发热时间和温度进行设定。

请参照附图3，所述凹槽11a的槽壁上横向凹陷形成有滑槽143，所述限向件14包括设置在滑槽143内的滑杆141，所述滑杆141的延伸方向与凹槽11a的深度方向同向，所述滑杆141上滑动设有用于与加热板121靠近凹槽11a的槽壁的一侧相连的滑块142。通过滑块142与滑杆141之间的相互配合，能够使得加热板121沿凹槽11a的深度方向滑动，避免加热板121在凹槽11a内滑动时产生晃动。

请参照附图3，所述接触开关件13包括套设在滑杆141外壁的弹簧134，所述弹簧134位于滑块142靠近凹槽11a的槽底的一侧，所述接触开关还包括设置在加热板121靠近凹槽11a的槽底的一侧的抵触杆131，所述抵触杆131背离加热板121的一侧设有第一电连片132，所述凹槽11a的槽底设有用于与第一电连片132相接触的第二电连片133。弹簧134能够带动加热板121朝着背离凹槽11a的槽底的一侧进行移动，在加热板121上放置有物品时，物品的重量会将加热板121朝着靠近凹槽11a的槽底的一侧下压，使得第一电连片132与第二电连片133相互接触电连接，进而使得加热丝同时开始工作。

请参照附图2和6，所述转动部件2包括横向设置在第一承载板11下方的第二承载板21，所述第一承载板11靠近第二承载板21的一侧设有环形齿23，所述第二承载板21靠近第一承载板11的一侧凹陷形成有至少一个安装槽24，所述安装槽24内设有电机26所述电机26的输出轴上连接有用于与环形齿23相啮合的齿轮25，所述第一承载板11的中心点和第二承载板21的中心点之间转动连接有转轴22。通过电机26转动带动齿轮25转动，齿轮25转动带动啮合的环形齿23啮合转动，进而带动第一承载板11转动。

请参照附图2，所述第二承载板21上还设有用于减轻齿轮25与环形齿23之间啮合压力的多个支撑件27。支撑件27能够第一承载板11的外侧进行支撑以减轻齿轮25与环形齿23之间啮合压力，进而实现防止齿轮25或环形齿23在啮合转动的过程中损坏。

请参照附图2和5，所述支撑件27包括竖向设置在第二承载板21靠近第一支撑板一侧的支撑杆271，所述支撑杆271位于安装槽24背离转轴22的一侧，所述支撑杆271背离第二承载板21的一端转动设有用于与第一承载板11抵触的滚珠272。支撑杆271能够实现将对第一承载板11外侧的支撑，滚珠272与第一承载板11靠近第二承载板21的一侧相抵触，在第一承载板11转动时，滚珠272也在第一承载板11的带动下一同转动，进而减小齿轮25与环形齿23之间的啮合压力。

请参照附图2，所述第一承载板11的外侧环绕设有朝第二承载板21延伸的防护框3。防护框3用于防止杂物进入到第二承载板21和第一承载板11之间，进而防止杂物影响齿轮25的转动。

请参照附图5，所述加热板121背离凹槽11a的一侧设有钢化玻璃层。钢化玻璃层能够对加热板121的表面进行防护，防止加热板121刮花。

以上仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是在本实用新型的构思下，利用本实用新型说明书及附图内容所作的等效结构变换，或直接/间接运用在其他相关的技术领域均包括在本实用新型的专利保护范围内。
