本实用新型涉及螺丝制造技术领域，是一种带半球形凹坑及直边的不松动螺丝。

背景技术

螺丝是使用非常广泛的紧固用零件，在机械设备、车辆、轨道、高速旋转或运动的设备等，都需要使用螺丝来进行永久的固定，但目前大多数的螺丝产品，在机械的长时间的振动下，都会逐渐松动到松脱，给机械设备运行或者交通等带来极大的隐患，甚至造成安全事故；因此对现有的螺丝技术进行改进，是螺丝行业中急需解决的重大课题。

实用新型内容

一种不松动螺丝，包括：螺母1、弹簧垫片2、螺杆3 ；其所述螺母1底部有一圈半球形凹坑11；弹簧垫片2为D形弹簧垫片，顶端设有凸起21，D形弹簧垫片内圆有一端是直边22；螺杆3，其一端为固定的螺帽，另一端的螺纹段上，一侧螺纹沿轴向削成平直的剖面31。

进一步的，所述不松动螺丝，其螺母1设置有正常内螺纹，螺母底部设置有一圈半球形凹坑11。

进一步的，所述不松动螺丝，其D形弹簧垫片顶端有凸起21，D形弹簧垫片内圆有一端是直边22； D形弹簧垫片的凸起21与螺母的半球形凹坑11对应，D形弹簧垫片的直边与下述螺杆3的剖面31对应。

进一步的，所述不松动螺丝，其螺杆的一端为固定的螺帽，另一端为螺纹段，螺纹段一侧螺纹沿轴向削成平直的剖面31。

本实用新型不松动螺丝,零件简单，紧固效果强，通用性好，加工工序简单，适用范围广，适合在需要不松动的紧固机件的地方下使用。

附图说明

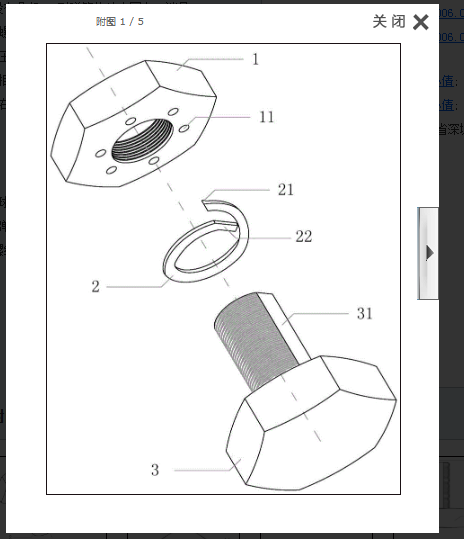

图1为螺丝整体状态立体示意图；

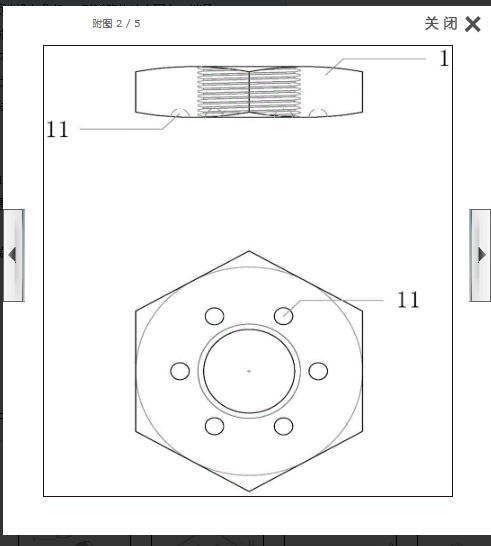

图2为螺母正视俯视示意图；

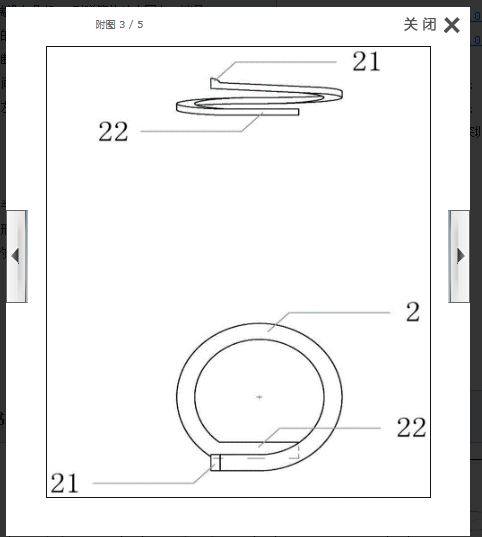

图3为弹簧垫片正视俯视示意图；

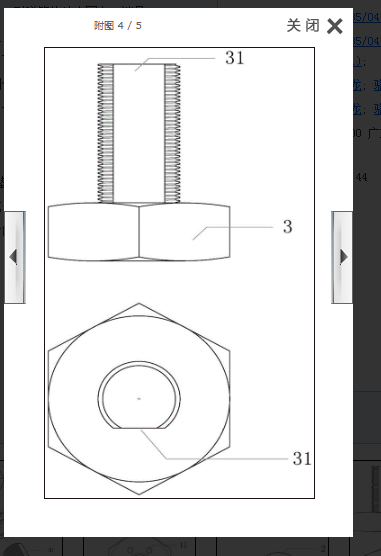

图4为螺杆正视俯视示意图；

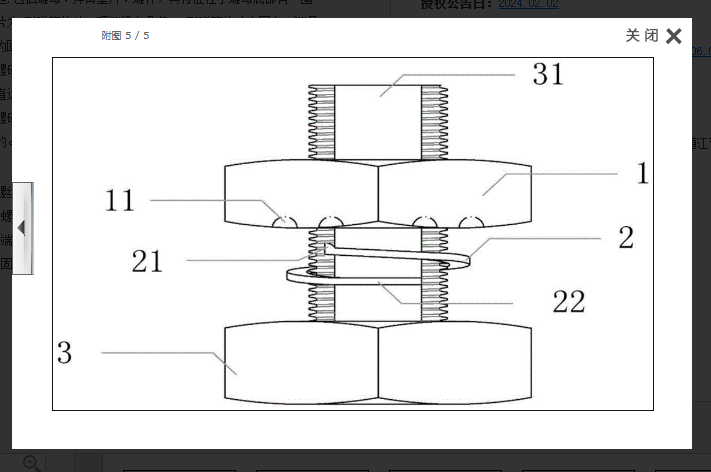

图5为螺丝安装示意图。

其中：螺母1、半球形凹坑11；弹簧垫片2、凸起21，直边22；螺杆3、剖面31。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述。

参阅图1-图5，具体实施方法为：将螺杆3穿过需要紧固的工件，然后套入D形弹簧垫片2，D形弹簧垫片2的直边22对准螺杆3的剖面31，有凸起的一面朝外，套入D形弹簧垫片2后，这样弹簧垫片2是无法左右转动的，只能沿着螺杆3上下滑动；再拧入螺母1，螺母的半球形凹坑11朝内；然后逐渐拧紧螺母1，在逐渐压缩D形弹簧垫片2的作用下，螺母1与弹簧垫片2之间逐渐贴合；继续直至完全拧紧螺母1，此时螺母1与D形弹簧垫片2相互完全贴合，D形弹簧垫片2的凸起21嵌入螺母1的半球形凹坑11中，防止螺母旋转松动， 所以螺母无法左右旋转松动，也无法上下移动，达到不会松动的效果。

本实用新型螺丝零件简单，可以作为通用型螺丝使用，适用范围广，整体生产工艺简单，机械化成批量生产，值得大力推广和使用。

以上所描述的仅为本实用新型的较佳实施个例，上述具体实施例不是对本实用新型的限制；在本实用新型的技术思想范畴内，可以出现各种变形及修改，凡本领域的普通技术人员根据以上描述所做的润饰、修改或等同替换，均属于本实用新型所保护的范围。
