名称：防水轨道插线板

专利号：202512060689.8

专利权人：吴世松

技术领域

本发明涉及电气器件技术领域，尤其涉及一种防水轨道插线板。

背景技术

在现代家居、商业办公、工业作业等多元化场景中，用电设备的灵活布局与便捷供电需求日益增长，轨道插线板凭借其可灵活增减插线装置、按需调整供电位置的核心优势，逐渐成为替代传统固定插座的重要供电设备。其主要结构通常包括长条状的轨道装置、可滑动或可拆卸的插线装置两部分，轨道装置内部集成导电铜片与线路，插线装置通过与轨道装置内导电结构的接触实现通电，用户可根据用电设备的摆放位置，在轨道装置任意位置安装或移动插线装置，极大提升了供电的灵活性与空间利用率，广泛应用于厨房操作台、书房办公区、展览展示柜台、工业生产流水线等场景。

然而，传统轨道插线板在设计上普遍存在防水性能缺失或不足的关键缺陷，这一问题严重限制了其应用范围，且易引发安全隐患。传统轨道插线板的轨道装置与插线装置未设置专门的密封结构，当处于厨房、卫生间等易产生水汽的环境，或户外临时供电、清洁作业等可能接触液体的场景时，水汽、水滴易通过接触面缝隙渗入内部。内部的导电铜片、线路等核心部件直接暴露于水分中，极易引发短路、漏电事故，不仅可能损坏轨道插线板与用电设备，更对使用者的人身安全构成严重威胁。

发明内容

本发明的一优势在于其提供一防水轨道插线板，所述防水轨道插线板具有防水性能，能够避免一液体进入所述防水轨道插线板对其造成损坏，提高了所述防水轨道插线板的使用寿命和安全性。

本发明的另一个优势在于其提供一防水轨道插线板，所述防水轨道插线板设置有防护装置，可有效阻挡液体进入后对一导电组件造成损坏，打破传统轨道插线板的使用局限。

本发明的另一个优势在于其提供一防水轨道插线板，所述防水轨道插线板的所述防水组件设置有一凸起部，能够增强贴合密封性。

本发明的另一个优势在于其提供一防水轨道插线板，所述防水轨道插线板的所述防水组件通过其特殊的长度设计，使得所述导线组件更容易通过所述防水组件与所述导电组件连接，且液体容易被引流至防水轨道插线板外。

本发明的另一个优势在于其提供一防水轨道插线板，所述防水轨道插线板的所述导线组件外设置有导线防护部，可避免液体接触所述导线组件引发短路、漏电，大幅提升用电安全性。

本发明的另一个优势在于其提供一防水轨道插线板，所述防水轨道插线板的所述导线组件和所述导线防护部都实施倒角处理，使得所述导线组件和所述导线防护部更容易通过所述防水组件与所述导电组件连接。

本发明的另一个优势在于其提供一防水轨道插线板，所述防水轨道插线板的所述导线组件和所述导线防护部都实施倒角处理，使得所述导线组件和所述导线防护部通过所述防水组件后，所述防水组件依然能够保持密封性。

本发明的另一个优势在于其提供一防水轨道插线板，所述防水轨道插线板的一排水组件被设置为自中部向两侧倾斜向下延伸，以便于液体的排出。

本发明的另一个优势在于其提供一防水轨道插线板，所述防水轨道插线板的一安装部底面适于开设漏水孔，避免液体堆积于一安装腔内对所述防水轨道插线板造成损坏。

本发明的另一个优势在于其提供一防水轨道插线板，所述防水轨道插线板的一外接组件设置有一第一密封组件，避免液体自所述外接组件进入，增强所述防水轨道插线板的防水性能。

本发明的另一个优势在于其提供一防水轨道插线板，所述防水轨道插线板设置有一硅胶门组件，避免液体自所述硅胶门组件进入，增强所述防水轨道插线板的防水性能。

本发明的另一个优势在于其提供一防水轨道插线板，所述防水轨道插线板的一插线装置设置有一第二密封组件，避免液体自所述插线装置进入，增强所述防水轨道插线板的防水性能。

依本发明的另一个方面，本发明进一步提供一防水轨道插线板，所述防水轨道插线板包括：

一插线装置，所述插线装置设置有一导线组件；

一轨道装置，所述轨道装置设置有一导电组件，所述插线装置被可拆卸地安装于所述轨道组件；和

一防护装置，所述防护装置包括一防水组件，所述防水组件被设置于所述导电组件的外侧，所述导线组件适于穿过所述防水组件与所述导电组件连接实现通电，所述防水组件适于限制一液体进入接触所述导线组件和所述导电组件。

根据本发明的一个实施例，其中所述防护装置还包括一排水组件，其包括一连接基板和具有多个排水孔，所述连接基板被设置于所述轨道装置底部，所述排水孔被设置于所述连接基板以将所述液体排出所述防水轨道插线板。

根据本发明的一个实施例，其中所述连接基板包括一中部基板和二侧部基板，二所述侧部基板分别自所述中部基板的两侧向外倾斜延伸以连接于所述轨道装置，所述排水孔被设置于两个所述侧部基板。

根据本发明的一个实施例，其中所述防水组件包括二绝缘部和二防水部，二所述防水部分别被安装于二所述绝缘部内，所述导线组件适于通过所述防水部被固定于所述绝缘部内。

根据本发明的一个实施例，其中所述绝缘部具有一导电腔和一防水腔，所述导电腔和所述防水腔相互连通，所述导电组件被固定于所述导电腔内以电连接所述导线组件，所述防水部被固定于所述防水腔内。

根据本发明的一个实施例，其中所述轨道装置还包括一轨道组件和一外接组件，所述外接组件连接于所述轨道组件的一侧以连接外部的一外部电源。

根据本发明的一个实施例，其中所述防水组件还包括一第一密封组件，其中所述第一密封组件连接于所述外接组件且被设置于所述绝缘部的端部，所述第一密封组件和所述防水部共同密封所述导电腔。

根据本发明的一个实施例，其中所述导线组件包括一零线、一火线和一地线，其中所述零线和所述火线表面被实施一倒角处理以形成多个斜面，所述导电组件包括适于与所述零线、所述火线和所述地线相互电连接的一零线导电部、一火线导电部和一地线导电部。

根据本发明的一个实施例，其中所述零线、所述火线和所述地线外侧分别包覆有一零线防护单元、一火线防护单元和一地线防护单元，其中所述零线防护单元和所述火线防护单元表面被实施一倒角处理以形成多个斜面。

根据本发明的一个实施例，其中所述防水部包括一上防水部和一下防水部，所述上防水部和所述下防水部之间相互紧密贴合。

根据本发明的一个实施例，其中所述上防水部包括一上主体、一上凸出部和具有一上斜面，所述上凸出部自所述上主体一体凸出延伸，所述上斜面自所述上凸出部的一顶部向一底部倾斜延伸。

根据本发明的一个实施例，其中所述下防水部包括一下主体、一下凸出部和具有一下斜面，所述下凸出部自所述下主体一体凸出延伸，所述下斜面自所述下凸出部的一顶部向一底部倾斜延伸，其中所述上凸出部的所述底部和所述下凸出部的顶部紧密贴合。

根据本发明的一个实施例，其中所述上凸出部的所述底部自所述上主体延伸的长度大于所述下凸出部的所述顶部自所述下主体延伸的长度，使得所述上斜面和所述下斜面整体形成一倾斜的面。

根据本发明的一个实施例，其中所述防水组件还包括一凸起部，所述凸起部自所述下防水部的所述顶部向上凸出延伸以相抵于所述上防水部的所述底部。

根据本发明的一个实施例，其中所述防护装置还包括一硅胶门组件，所述硅胶门组件被安装于所述轨道装置表面，所述硅胶门组件包括一置入部和一连接部，所述连接部一体连接于所述置入部以固定于所述轨道装置。

根据本发明的一个实施例，其中所述置入部包括一第一置入部、一第二置入部和位于所述第一置入部和所述第二置入部之间的一置入间隙，所述连接部包括一第一连接部和一第二连接部，所述第一连接部连接于所述第一置入部以固定于所述轨道装置，所述第二连接部连接于所述第二置入部以固定于轨道装置，所述第一置入部和所述第二置入部之间紧密贴合。

根据本发明的一个实施例，其中所述外接组件包括一外接壳体、一零线外接部、一火线外接部和一地线外接部，所述零线外接部、所述火线外接部和所述地线外接部被设置于所述外接壳体，所述外接壳体连接于所述轨道组件。

根据本发明的一个实施例，其中所述轨道组件包括一基座和二安装部，二所述安装部分别自所述基座的底面两侧向下延伸，并于两个所述安装部内形成各自分别成型一安装腔，所述防水组件被安装于所述安装腔内。

根据本发明的一个实施例，其中所述排水组件还具有多个漏水孔，所述漏水孔自所述安装部底面向下凹陷延伸以贯穿所述安装部。

根据本发明的一个实施例，其中所述轨道组件还具有一滑槽，所述滑槽自所述基座的表面向下凹陷延伸以贯穿所述基座，并成型与所述滑槽相互连通的一滑动腔体，所述插线装置适于自所述滑槽内滑动。

根据本发明的一个实施例，其中所述轨道组件还包括二硅胶门安装部，二所述硅胶门安装部被设置于所述基座的两侧且靠近于所述滑槽以连接所述硅胶门组件的所述第一连接部和所述第二连接部，所述硅胶门安装部具有一引流壁，所述引流壁自所述硅胶门安装部倾斜延伸至所述防水组件以引流所述液体并排出。

根据本发明的一个实施例，其中所述插线装置还包括一插线组件和一安装组件，所述安装组件被设置于所述插线组件内，所述导线组件连接于所述安装组件。

根据本发明的一个实施例，其中所述插线组件包括一插盖、一适配器外壳体、一锁止部和一底盖，所述插盖和所述底盖分别被设置于所述适配器外壳体的上端和下端，所述锁止部连接于所述底盖下方。

根据本发明的一个实施例，其中所述安装组件包括一接头安装部、一导线防护部和一导线接头，所述导线接头被安装于所述接头安装部以连接一电器，所述导线防护部自所述接头安装部向下延伸以包覆于所述导线组件的外侧。

根据本发明的一个实施例，其中所述插线装置还包括一第二密封组件，所述第二密封组件包括多个密封圈、一密封垫和一密封垫安装部，所述密封圈被设置于所述插盖和所述适配器外壳体与所述底盖和所述适配器外壳体之间，所述密封垫被安装于所述密封垫安装部，所述密封垫和所述密封垫安装部被设置位于所述接头安装部的上方。

通过对随后的描述和附图的理解，本发明进一步的目的和优势将得以充分体现。

附图说明

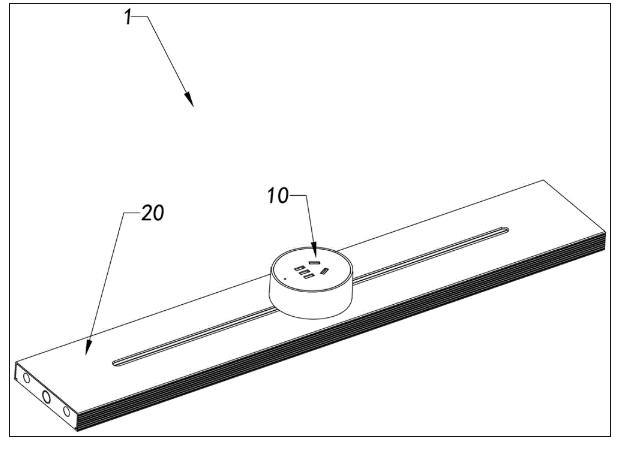

图1是根据本发明的一实施例的一防水轨道插线板的整体结构示意图。

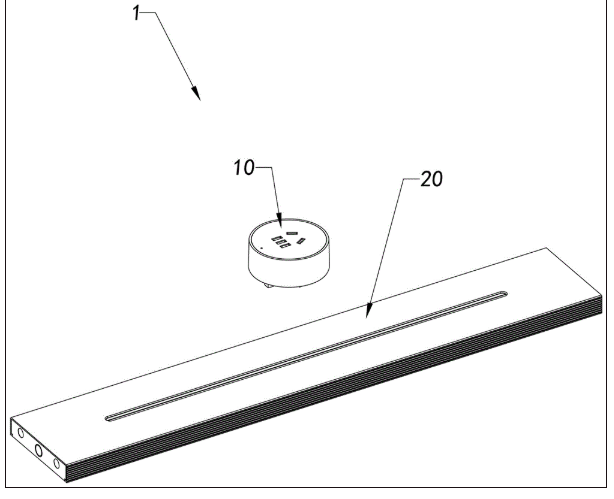

图2是根据本发明的上述实施例的所述防水轨道插线板的另一整体结构示意图。

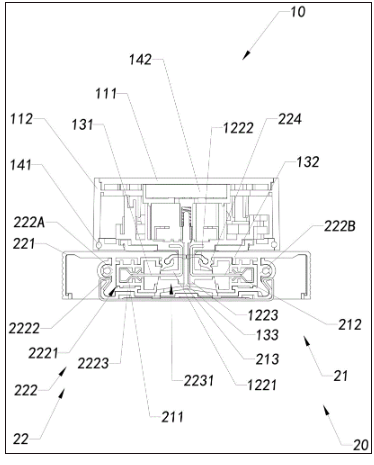

图3是根据本发明的上述实施例的所述防水轨道插线板的整体剖视图之一。

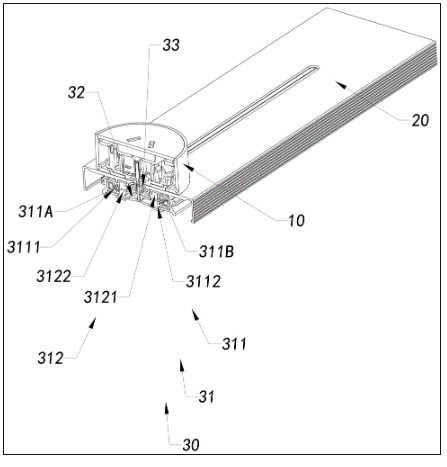

图4是根据本发明的上述实施例的所述防水轨道插线板的整体剖视图之二。

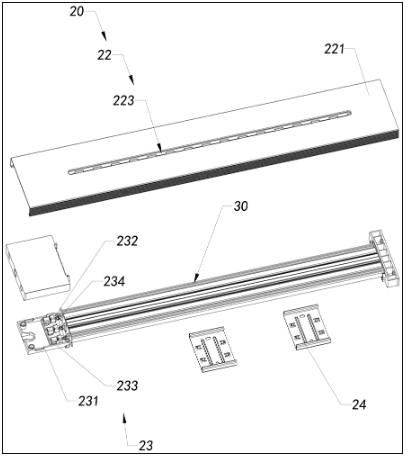

图5是根据本发明的上述实施例的所述防水轨道插线板的一轨道装置的爆炸示意图。

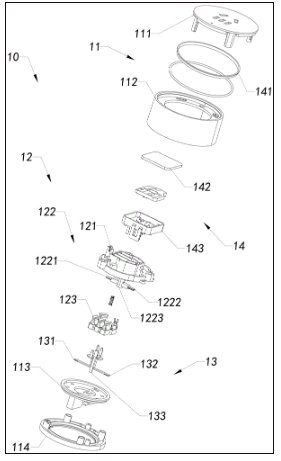

图6是根据本发明的上述实施例的所述防水轨道插线板的一插线装置的爆炸示意图。

图7是根据本发明的上述实施例的所述防水轨道插线板的所述轨道装置的剖视图。

图8是根据本发明的上述实施例的所述防水轨道插线板的所述轨道装置的另一剖视图。

图9是根据本发明的上述实施例的所述防水轨道插线板的所述插线装置的剖视图。

图10是根据本发明的上述实施例的所述防水轨道插线板的一防水组件的结构示意图。

图11是根据本发明的上述实施例的所述防水轨道插线板的一导线组件及一导线防护部的结构示意图。

图12是根据本发明的上述实施例的所述防水轨道插线板的一漏水孔的示意图。

具体实施方式

以下描述用于揭露本发明以使本领域技术人员能够实现本发明。以下描述中的优选实施例只作为举例，本领域技术人员可以想到其他显而易见的变型。在以下描述中界定的本发明的基本原理可以应用于其他实施方案、变形方案、改进方案、等同方案以及没有背离本发明的精神和范围的其他技术方案。

本领域技术人员应理解的是，在本发明的揭露中，术语“纵向”、 “横向”、 “上”、 “下”、 “前”、 “后”、 “左”、 “右”、 “竖直”、 “水平”、 “顶”、 “底”、 “内”、 “外”等指示的方位或位置关系是基于附图所示的方位或位置关系，其仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此上述术语不能理解为对本发明的限制。

可以理解的是，术语“一”应理解为“至少一”或“一个或多个”，即在一个实施例中，一个元件的数量可以为一个，而在另外的实施例中，该元件的数量可以为多个，术语“一”不能理解为对数量的限制。

参考附图1至附图12所示，根据本发明的一较佳实施例的一防水轨道插线板被示意。所述防水轨道插线板1用于连接电器，以向电器供电。图1是根据本发明的第一较佳实施例的所述防水轨道插线板1的整体结构示意图。在本实施例中，所述防水轨道插线板1包括一插线装置10和一轨道装置20，所述插线装置10适于与所述轨道装置20连接实现通电，所述插线装置10配有插口，以供电器插接，进而电器插接于所述插线装置10的所述插口后，所述防水轨道插线板1实现向电器的供电。

所述轨道装置20适于被固定于一墙体等地，例如可直接安装在原墙插设孔的位置，而无需改线打孔。所述插线装置10可拆卸且可滑动地连接于所述轨道装置20，换句话说，在所述轨道装置20的长度范围内，所述插线装置10可安装至所述轨道装置20的任一位置。为例便于说明，在本实施例中，定义所述插线装置10可沿着所述轨道装置20的一长度方向L1进行滑动，一宽度方向L2与所述长度方向L1相互垂直。

本发明的实施例提供了一种防水轨道插线板1，图3和图4是根据本发明的上述实施例的所述防水轨道插线板1的整体剖视图。如图所示，所述轨道装置20设置有一导电组件21，所述导电组件21沿着所述轨道装置20的所述长度方向L1进行设置。所述防水轨道插线板1还包括一防护装置30，所述防护装置30被设置于所述导电组件21的外侧，所述插线装置10适于通过所述防护装置30与所述导电组件21连接实现通电，所述防护装置30适于限制一液体进入接触所述导线组件21对其造成损坏，提高了所述防水轨道插线板1的使用寿命和安全性。在本实施例中，所述防护装置30不仅能够限制所述液体进入，也能够对灰尘等进行限制，本发明实施例的应用场景并不对本发明实施例中的所述的防水轨道插线板1结构产生限定。

具体地，所述插线装置10包括一插线组件11、一安装组件12和一导线组件13，所述安装组件12被设置于所述插线组件11内，所述导线组件13连接于所述安装组件12。

所述导线组件13包括一零线131、一火线132和一地线133，所述导电组件21包括适于与所述零线131、所述火线132和所述地线133相互电连接的一零线导电部211、一火线导电部212和一地线导电部213。其中，在所述防水轨道插线板1通电时，所述零线131、所述火线132和所述地线133分别接入所述零线导电部211、所述火线导电部212和所述地线导电部213；在所述防水轨道插线板1断电时，通过旋转所述插线组件11进而使得所述零线131、所述火线132与所述零线导电部211和所述火线导电部212的连接断开，实现所述防水轨道插线板1的断电操作。

所述插线组件11包括一插盖111、一适配器外壳体112、一锁止部113和一底盖114，所述插盖111表面设置有所述插口以供电器插接，所述插盖111和所述底盖114分别被设置于所述适配器外壳体112的上端和下端，所述锁止部113连接于所述底盖114下方。详细地，所述锁止部113用以所述防水轨道插线板1断电时容纳所述零线131和所述火线132。即在所述防水轨道插线板1断电时，通过旋转所述插线组件11进而使得所述零线131、所述火线132与所述零线导电部211和所述火线导电部212的连接断开，所述零线131和所述火线132被收纳于所述锁止部113，实现所述防水轨道插线板1的断电操作。

所述安装组件12包括一接头安装部121、一导线防护部122和一导线接头123，所述导线接头123被安装于所述接头安装部121以连接所述电器，也就是说，所述电器的插头适于插入所述插盖111并连接至所述导线接头123，使得所述电器的插头接通所述导线组件13，实现通电。所述导线防护部122自所述接头安装部121向下延伸以包覆于所述导线组件13的外侧。进一步，所述导线防护部122包覆所述导线组件13的一部分，即所述导线防护部122并不是全部将所述导线组件13进行包覆。所述导线组件13未被所述导线防护部122包覆的部分适于穿过所述防护装置30并连接于所述导电组件21进行通电。所述导线组件13外设置有导线防护部122，可避免液体接触所述导线组件13引发短路、漏电，大幅提升用电安全性。

在本实施例中，所述导线防护部122被实施为一绝缘胶层，所述导线防护部122通过精准工艺实现与所述导线组件13的紧密贴合，还能与所述防护装置30协同形成双重防护，既避免所述液体沿所述导线组件13侵入内部，又适配所述导线组件13在所述轨道装置20和所述防护装置30内的灵活移动，兼顾防护可靠性与使用耐久性。

值得一说的是，所述导线组件13和所述导线防护部122都实施倒角处理，使得所述导线组件13和所述导线防护部122更容易通过所述防护装置30与所述导电组件21连接，同时使得所述导线组件13和所述导线防护部122通过所述防护装置30后，所述防护装置30依然能够保持密封性。具体地，是对所述导线组件13的端部边缘和所述导线防护部122的端部边缘，通过机械加工去除尖锐直角，形成半径为0.5-1mm的平滑圆弧过渡结构。也就是说，一方面，对所述导线组件13和所述导线防护部122都实倒角处理，能避免所述导线组件13与所述导线防护部122因边缘尖锐而在装配过程中刮擦、勾连所述防护装置30，防止所述防护装置30破损影响密封效果；另一方面，平滑的倒角结构可引导所述导线组件13与所述导线防护部122更顺畅地插入所述防护装置30与所述导电组件21的配合间隙，降低装配时的对位难度与阻力，无需反复调整角度即可完成精准对接，既提升装配效率，又能避免强行装配导致的部件变形，保障所述导线组件13、所述导线防护部122与所述防护装置30、所述导电组件21连接后的结构稳定性与防水密封性。

详细地，所述导线防护部122包括一零线防护单元1221、一火线防护单元1222和一地线防护单元1223，所述零线防护单元1221、所述火线防护单元1222和所述地线防护单元1223分别包覆于所述零线131、所述火线132和所述地线133外部，其中所述零线防护单元1221、所述火线防护单元1222、所述零线131和所述火线132需要进行倒角处理，于所述零线防护单元1221、所述火线防护单元1222、所述零线131和所述火线132表面形成多个斜面130。本领域技术人员应当理解的是，所述倒角的具体实际尺寸并不是本发明的限制。优选地，所述斜面130的倾斜角度越大，越便于所述零线防护单元1221、所述火线防护单元1222、所述零线131和所述火线132通过所述防护装置30与所述导电组件21连接，同时通过所述防护装置30后，所述防护装置30依然能够保持密封性。

更值得一说的是，所述插线装置10还包括一第二密封组件14，所述第二密封组件14的安装，能够减少或者避免液体自所述插线装置10进入，增强所述防水轨道插线板1的防水性能。

具体地，所述第二密封组件14包括多个密封圈141、一密封垫142和一密封垫安装部143，在本实施例中，所述密封圈141被设置于所述插盖111和所述适配器外壳体112与所述底盖114和所述适配器外壳体112之间，所述密封垫142被安装于所述密封垫安装部143，所述密封垫142和所述密封垫安装部143被设置位于所述接头安装部121的上方，在所述电器的插头插入所述插盖111后，穿过所述密封垫142和所述密封垫安装部143并连接至所述导线接头123，使得所述电器的插头接通所述导线组件13，实现通电。

所述密封圈141采用高弹性硅胶材质制成，具备优异的形变恢复能力与耐老化性，在本实施例中，被设置于所述插盖111和所述适配器外壳体112与所述底盖114和所述适配器外壳体112之间，在所述插盖111与所述适配器外壳体112的拼接面嵌设密封圈141，通过所述插盖111和所述底盖114装配时的挤压作用，使所述密封圈141紧密填充二者间隙，阻断液体从所述插盖111和所述底盖114与所述适配器外壳体112的拼接处渗入。所述密封垫142同样选用致密性强、耐挤压的硅胶材料，所述插盖111、所述密封垫142和所述密封垫安装部143表面都设置有与所述电器的插头相互匹配的插口，如二孔插头、三孔插头。

所述轨道装置20还包括一轨道组件22和一外接组件23，所述外接组件23连接于所述轨道组件22的一侧以连接外部的一外部电源，具体地，所述外接组件23被连接于所述轨道组件22沿其所述长度方向L1上的一侧。所述导电组件21和所述防护装置30被安装于所述轨道组件22内，所述插线装置10适于沿着所述轨道组件22的所述长度方向L1移动。

所述轨道组件22包括一基座221、二安装部222和具有一滑槽223，二所述安装部222分别自所述基座221的底面两侧向下延伸，并于两个所述安装部222内形成各自分别成型一安装腔2221。所述滑槽223自所述基座221的表面向下凹陷延伸以贯穿所述基座221，并成型与所述滑槽223相互连通的一滑动腔体2231，所述滑槽223沿所述基座221的所述长度方向L1延伸，所述插线装置10适于自所述滑槽223内滑动，所述插线装置10的所述导线组件13和所述导线防护部122适于在所述滑动腔体2231内滑动。值得一说的是，所述滑槽223在其长度方向L1上并不贯穿所述基座221，保证所述插线装置10在所述滑槽223内能够稳定滑动，避免其脱离于所述轨道装置20。

所述安装部222大致呈一L形，即所述安装部222包括一侧壁2222和一底壁2223，所述侧壁2222和所述底壁2223相互连接，进一步，所述侧壁2222和所述底壁2223相互垂直连接，即所述侧壁2222自所述所述基座221的底面向下延伸，所述底壁2223自所述侧壁2222的底端向所述宽度方向L2延伸，位于左侧的所述安装部222的所述底壁2223朝向右侧延伸，位于右侧的所述安装部222的所述底壁2223朝向左侧延伸。换句话说，所述侧壁2222自所述所述基座221的底面向下延伸，所述底壁2223自所述侧壁2222的底端向中心部分延伸。所述安装腔2221位于所述侧壁2222和所述底壁2223内。

所述基座221优选地采用铝材质进行制造，铝材轻质高强度的特性，既能减轻所述轨道装置20整体重量，便于安装与搬运，又能保证结构稳固性，抵御日常使用中的挤压与碰撞。同时，铝材具备良好的散热性能，可快速导出所述轨道装置20内部的所述导电组件21工作时产生的热量，避免高温影响绝缘性能，且表面经防腐处理后，能有效抵御潮湿环境下的锈蚀，延长基座使用寿命。本领域技术人员应当理解的是，所述基座221的材质并不是本发明的限制。

所述外接组件23包括一外接壳体231、一零线外接部232、一火线外接部233和一地线外接部234，所述零线外接部232、所述火线外接部233和所述地线外接部234被设置于所述外接壳体231，所述外接壳体231连接于所述轨道组件22的所述基座221。其中所述零线外接部232、所述火线外接部233和所述地线外接部234的一侧连接于所述外部电源，所述零线外接部232、所述火线外接部233和所述地线外接部234的另一侧分别对接于所述导电组件21的所述零线导电部211、所述火线导电部212和所述地线导电部213。

所述轨道装置20还包括至少一轨道连接件24，所述轨道连接件24被设置于所述基座221的底部以将所述防水轨道插线板1固定于墙体等地。在本实施例中，所述轨道连接件24的数量为两个，所述轨道连接件24的一端与所述基座221紧固连接，另一端开设有固定孔，安装时，膨胀螺丝穿过所述固定孔打入墙体、桌面等安装面，将所述防水轨道插线板1稳定固定，适配不同安装需求，确保所述防水轨道插线板1安装平整且稳固。

所述防护装置30包括一防水组件31和一排水组件32，所述防水组件31被包覆于所述导电组件21外且被安装于所述安装部222的所述安装腔2221内，所述排水组件32的两端分别连接于两个所述安装部222的所述底壁2223。所述插线装置10的所述导线组件13适于通过所述防水组件31与所述导电组件21连接实现通电，所述防水组件31适于限制所述液体进入接触所述导线组件13和所述导电组件21，所述排水组件32被设置于所述轨道装置20以将进入所述轨道装置20的所述液体排出。

具体地，在本申请的实施例中，所述防水组件31包括二绝缘部311和二防水部312，为了便于说明，在本实施例中，定义所述安装部222包括一第一安装部222A和一第二安装部222B，所述绝缘部311包括一第一绝缘部311A和一第二绝缘部311B，所述防水部312包括一第一防水部312A和一第二防水部312B。其中，所述第一绝缘部311A和所述第二绝缘部311B分别被安装于所述第一安装部222A和所述第二安装部222B内，所述第一防水部312A和所述第二防水部312B分别被安装于所述第一绝缘部311A和所述第二绝缘部311B内。

更具体的，所述零线导电部211和所述火线导电部212分别被安装于所述第一绝缘部311A和所述第二绝缘部311B内，即所述零线导电部211和所述第一防水部312A被安装于所述第一绝缘部311A内，且所述第一防水部312A被设置于所述零线导电部211外侧，所述零线导电部211的周侧被所述第一防水部312A、所述基座221、所述第一安装部222A的所述侧壁2222和所述底壁2223所包覆，所述零线导电部211的两端被所述外接壳体231所包覆，基于此，所述液体无法进入对所述零线导电部211造成损坏，提高了所述防水轨道插线板1的使用寿命和安全性。同理的，所述火线导电部212和所述第二防水部312B被安装于所述第二绝缘部311B内，且所述第二防水部312B被设置于所述火线导电部212外侧，所述火线导电部212的周侧被所述第二防水部312B、所述基座221、所述第二安装部222B的所述侧壁2222和所述底壁2223所包覆，所述火线导电部212的两端被所述外接壳体231所包覆，基于此，所述液体无法进入对所述火线导电部212造成损坏，提高了所述防水轨道插线板1的使用寿命和安全性。

对应的，所述第一绝缘部311A和所述第二绝缘部311B都具有一导电腔3111和一防水腔3112，所述导电腔3111和所述防水腔3112相互连通且所述防水腔3112位于所述导电腔3111的外侧，所述零线导电部211和所述火线导电部212被安装于所述导电腔3111内，所述第一防水部312A和所述第二防水部312B被安装于所述防水腔3112内。

所述第一绝缘部311A和所述第二绝缘部311B优选地采用绝缘材料进行制造，例如PC绝缘材料，其具备高绝缘电阻特性能有效阻断电流传导，保障用电安全；其耐温范围宽，可抵御所述导电组件21工作时的热量及环境温度变化，避免因高温导致绝缘失效。同时，PC材料机械强度高，抗冲击性强，能承受插拔时的压力与摩擦，且表面光滑易加工，可精准成型与所述导电组件21适配的凹槽结构，确保所述第一绝缘部311A和所述第二绝缘部311B与所述零线导电部211和所述火线导电部212的紧密贴合，不留间隙，进一步强化整体绝缘防护效果，适配所述防水轨道插线板1的长期稳定使用需求。

值得一说的是，所述第一防水部312A和所述第二防水部312B都包括一上防水部3121和一下防水部3122，所述上防水部3121和所述下防水部3122之间相互紧密贴合，所述插线装置10的所述零线131和所述火线132及所述导线防护部122的所述零线防护单元1221和所述火线防护单元1222适于于所述上防水部3121和所述下防水部3122之间穿过且所述零线131和所述火线132连接于所述零线导电部211和所述火线导电部212实现所述防水轨道插线板1的通电。

基于所述零线防护单元1221、所述火线防护单元1222、所述零线131和所述火线132需要进行倒角处理，于所述零线防护单元1221、所述火线防护单元1222、所述零线131和所述火线132表面形成多个所述斜面130，因此，所述零线防护单元1221、所述火线防护单元1222、所述零线131和所述火线132通过所述上防水部3121和所述下防水部3122与所述导电组件21连接，同时通过所述上防水部3121和所述下防水部3122后，所述上防水部3121和所述下防水部3122依然能够保持密封性，能够避免所述液体进入所述防水轨道插线板对所述导线组件13造成损坏，提高了所述防水轨道插线板1的使用寿命和安全性。

所述第一防水部312A和所述第二防水部312B采用硅胶材质进行制造，充分利用硅胶的优异特性实现高效防水。硅胶具有极强的弹性与形变能力，在受压时可紧密贴合接触表面，填补微小缝隙，所述上防水部3121和所述下防水部3122通过过盈配合形成弹性密封，既适配所述插线装置10的滑动动作，又能始终保持可靠的防水屏障，为所述导线组件13提供持续防护。

在本申请的一个具体实施例中，所述上防水部3121包括一上主体31211、上凸出部31212和具有一上斜面31213，所述上凸出部31212自所述上主体31211一体朝向所述宽度方向L2凸出延伸，所述上斜面31213为所述上凸出部31212的一侧面。也就是说，所述上斜面31213自所述上凸出部31212的一顶部向一底部倾斜延伸。进一步，所述下防水部3122包括一下主体31221、一下凸出部31222和一下斜面31223，所述下凸出部31222自所述下主体31221一体朝向所述宽度方向L2凸出延伸，所述下斜面31223为所述下凸出部31222的一侧面。也就是说，所述下斜面31223自所述下凸出部31222的一顶部向一底部倾斜延伸，其中所述上凸出部31212的所述底部和所述下凸出部31222的顶部紧密贴合。

值得一说的是，在本申请的实施例中，所述上凸出部31212自所述上主体31211延伸的长度大于所述下凸出部31222自所述下主体31221延伸的长度。进一步，所述上凸出部31212的所述底部自所述上主体31211延伸的长度略大于所述下凸出部31222的所述顶部自所述下主体31221延伸的长度，使得所述上斜面31213和所述下斜面31223整体形成一倾斜的面。一方面，使得所述零线131和所述火线132更容易通过所述第一防水部312A和所述第二防水部312B与所述零线导电部211和所述火线导电部212连接，另一方面，便于所述液体通过所述上斜面31213和所述下斜面31223被引流至所述排水组件32排出所述防水轨道插线板1外。

优选地，在本实施例中，所述第一防水部312A的所述上斜面31213和所述下斜面31223朝向于左侧倾斜，所述第二防水部312B的所述上斜面31213和所述下斜面31223朝向于右侧倾斜。也就是说，所述第一防水部312A的所述上斜面31213和所述下斜面31223朝向于靠近所述第一安装部222A的所述侧壁2222倾斜，所述第二防水部312B的所述上斜面31213和所述下斜面31223朝向于所述第二安装部222B的所述侧壁2222倾斜，使得所述滑动腔体2231的体积被预留至最大，方便所述插线装置10的滑动和所述液体的流出。

更值得一说的是，所述防水组件31还包括一凸起部313，其中，在本实施例中，所述凸起部313被设置于所述下防水部3122的所述顶部，换句话说，所述凸起部313自所述下防水部3122的所述顶部向上凸出延伸以相抵于所述上防水部3121的所述底部。所述凸起部313采用与所述下防水部3122一体成型的硅胶材质，硅胶材质弹性优异、密封性强，不仅能紧密填充所述上防水部3121和所述下防水部3122之间的微小间隙，还能通过形变产生的反向压力，进一步增强二者的贴合紧密度，相较于平面贴合的密封结构，所述凸起部313能有效阻断所述液体沿接触面的渗透路径，大幅提升所述防水部312的整体密封可靠性，提供更全面的防护。本领域技术人员应当理解的是，所述凸起部313的位置并不是本发明的限制，在另一种可实施方式中，所述凸起部313也可以被设置于所述上防水部3121的所述底部，及所述凸起部313自所述上防水部3121的所述底部向下凸出延伸以相抵于所述下防水部3122的所述顶部。

此外，在本实施例中，所述凸起部313被设置为呈连续的拱形，优选地，所述凸起部313为四个凸起的拱形，四个拱形沿所述下防水部3122顶部的贴合面均匀排布，相邻拱形间距一致，形成连续且分段的密封屏障。所述凸起部313的尺寸并不是本发明的限制。

在本申请中，所述排水组件32包括一连接基板321和具有多个排水孔322，所述连接基板321的两端分别连接于两个所述安装部222的所述底壁2223，所述排水孔322被设置于所述连接基板321以将所述液体排出所述防水轨道插线板1。

所述连接基板321包括一中部基板3211和二侧部基板3212，二所述侧部基板3212分别自所述中部基板3211的两侧向外延伸以连接于两个所述安装部222的所述底壁2223，所述排水孔322被设置于两个所述侧部基板3212以将所述液体排出所述防水轨道插线板1，所述地线导电部213被设置于所述中部基板3211。具体地，二所述侧部基板3212分别自所述中部基板3211的两侧向下倾斜延伸。基于所述侧部基板3212自所述中部基板3211的两侧向下倾斜延伸，形成具有一定坡度的导流结构，使得接触到连接基板321表面的所述液体能够借助重力作用快速流动。倾斜的所述侧部基板3212扩大了所述液体的流动路径，倾斜角度经过优化设计优选为5°至10°，既不会因角度过小影响排液效率，也不会因角度过大占用过多安装空间。当所述液体溅落或凝结在所述中部基板3211时，会自然向两侧的所述侧部基板3212汇聚，再顺着倾斜面顺畅排出至外部，有效避免液体在所述连接基板321表面积存，减少渗入内部的所述导电组件21的风险，进一步强化防水效果。所述中部基板3211优选地采用铝材质进行制造。

在本发明的一种可实施方式中，所述排水组件32还具有多个漏水孔323，所述漏水孔323被设置于所述第一安装部222A和所述第二安装部222B的所述底壁2223，换句话说，所述漏水孔323自所述第一安装部222A和所述第二安装部222B的所述底壁2223表面向下凹陷延伸以贯穿所述第一安装部222A和所述第二安装部222B的所述底壁2223。如图，当所述液体进入至所述安装腔2221后，可以通过所述漏水孔323排出，避免所述液体堆积于所述安装腔2221。

在另一中可实施方式中，所述漏水孔323也可以被设置于位于与所述第一安装部222A和所述第二安装部222B的所述底壁2223相邻的一侧壁上，基于此，所述第一安装部222A和所述第二安装部222B表面不设置任何凸起结构，以便于所述漏水孔323的开设。本领域技术人员应当理解的是，所述漏水孔323的设置位置和方法并不是本发明的限制。

所述防护装置30还包括一硅胶门组件33，所述轨道组件22还包括二硅胶门安装部224，二所述硅胶门安装部224被设置于所述基座221的两侧且靠近于所述滑槽223，所述硅胶门安装部224在本实施例中被设置为流线型，以便于所述液体的引流。所述硅胶门组件33被设置于所述轨道组件22的所述硅胶门安装部224，换句话说，所述硅胶门组件33被设置于所述轨道组件22的所述硅胶门安装部224以覆盖于所述滑槽223，所述插线装置10适于通过所述硅胶门组件33。换句话说，所述插线装置10适于自所述硅胶门组件33滑动。

所述硅胶门安装部224具有一引流壁2241，所述引流壁2241自所述硅胶门安装部224倾斜延伸至所述防水部312用以将液体引流至所述防水部312并通过所述排水组件32排出。也就是说，所述引流壁2241并非垂直或水平设置，而是从所述硅胶门安装部224以一个预定的倾斜角度向外并向下延伸，其延伸的终点恰好抵达或紧密衔接至所述防水部312。所述引流壁2241的这种倾斜结构和精准定位，有效地捕获并引导所述液体使其能够沿着所述引流壁2241的倾斜表面顺畅地流动，最终被引流至所述防水部312，当所述液体到达所述防水部312，便会进一步被引导至所述排水组件32，通过所述排水组件32将所述液体迅速、有效地排出。

所述硅胶门组件33包括一置入部331和一连接部332，所述置入部331包括一第一置入部3311、一第二置入部3312和位于所述第一置入部3311和所述第二置入部3312之间的一置入间隙3313，所述连接部332包括一第一连接部3321和一第二连接部3322，所述第一连接部3321连接于所述第一置入部3311以固定于所述硅胶门安装部224，所述第二连接部3322连接于所述第二置入部3312以固定于另一所述硅胶门安装部224，所述第一置入部3311和所述第二置入部3312之间紧密贴合，在所述插线装置10置入所述置入间隙3313后，能够减少或者避免所述液体自所述置入间隙3313通过。也就是说，所述防水轨道插线板1设置有所述硅胶门组件33，减少或者避免液体自所述硅胶门组件33进入，增强所述防水轨道插线板1的防水性能。

在另一可实施方式中，在所述插线装置10置入所述置入间隙3313后，所述第一置入部3311和所述第二置入部3312之间紧密贴合，液体无法自所述置入间隙3313通过，保证所述防水轨道插线板1的使用寿命和安全性。

所述防水组件31还包括一第一密封组件34，其中所述第一密封组件34被设置于所述外接组件23的所述外接壳体231，详细地，所述第一密封组件34被设置于所述外接组件23的所述外接壳体231和所述轨道组件22的基座221的连接处，且所述所述零线外接部232、所述火线外接部233和所述地线外接部234适于穿过所述第一密封组件34连接于所述零线导电部211、所述火线导电部212和所述地线导电部213。在所述零线导电部211、所述火线导电部212和所述地线导电部213分别通过所述零线外接部232、所述火线外接部233和所述地线外接部234接入所述外部电源后，所述第一密封组件34能够增强所述外接组件23的所述外接壳体231和所述轨道组件22的基座221之间的密封性和防水性，避免所述液体自所述外接组件23的所述外接壳体231流入对所述导电组件21造成损坏。基于此，所述防水轨道插线板1的所述外接组件23设置有所述第一密封组件34，避免液体自所述外接组件23进入，增强所述防水轨道插线板1的防水性能。

值得一说的是，所述外接壳体231具有多个第一外接腔2311和多个第二外接腔2312，所述第一外接腔2311和所述第二外接腔2312自所述外接壳体231凹陷延伸以安装所述第一密封组件34，所述第二外接腔2312和所述第一外接腔2311相互间隔排列。其中，在本实施例中，所述第一外接腔2311的数量被设置为三个，所述所述零线外接部232、所述火线外接部233和所述地线外接部234适于穿过位于三个所述第一外接腔2311的所述第一密封组件34连接于所述零线导电部211、所述火线导电部212和所述地线导电部213。

更值得一说的是，所述第一外接腔2311的深度要大于所述第二外接腔2312的深度，被安装于所述第二外接腔2312处的所述第一密封组件34由于所述外接壳体231的外壁阻挡，液体不容易透过所述第一密封组件34进入至所述导电腔3111，被安装于所述第一外接腔2311处的所述第一密封组件34由于要为所述零线外接部232、所述火线外接部233和所述地线外接部234提供一穿透的通道，因此，被安装于所述第一外接腔2311处的所述第一密封组件34的厚度要大于被安装于所述第二外接腔2312处的所述第一密封组件34的厚度，避免液体自所述外接组件23进入，增强所述防水轨道插线板1的防水性能。

基于此，所述第一防水部312A和所述第二防水部312B用于防止所述液体于所述宽度方向L2进入至所述导电腔3111内，所述第一密封组件34用于防止所述液体于所述长度方向L1的一侧进入至所述导电腔3111内，在一种可实施方式中，所述长度方向L1的另一侧为密封状态，在另一种可实施方式中所述长度方向L1的另一侧设置有所述第一密封组件34，对此并不是本发明的限制。也就是说，所述第一防水部312A和所述第二防水部312B以及所述第一密封组件34的防护作用，使得所述导电腔3111形成一密封腔，能够避免所述液体进入所述防水轨道插线板1对其造成损坏，提高了所述防水轨道插线板1的使用寿命和安全性。

本领域的技术人员应理解，上述描述及附图中所示的本发明的实施例只作为举例，而并不限制本发明。本发明的目的已经完整并有效地实现。本发明的功能及结构原理已在实施例中展示和说明，在没有背离所述原理下，本发明的实施方式可以有任何变形或修改。
