名称：一种手提迷你冰灯

专利号：202322440436.X

专利权人：何俊岩

技术领域

本实用新型涉及冰灯技术领域，具体是指一种手提迷你冰灯。

背景技术

在冬天的时候，哈尔滨就会建造冰雪大世界，这个景观非常漂亮，冰雪大世界这么漂亮的原因一方面是因为建筑造型比较好看，另外一方面是因为在建筑里面设置了很多冰灯，这样晚上打开冰灯，由于冰块建筑有一定的透明度，因此就会显得建筑很漂亮；因此很多小孩子就很喜欢，也想拿着冰灯玩耍，但是一般建筑里面设置的冰灯是大型的，这种不便于小孩子玩耍，因此针对这种情况设计一种手提迷你冰灯。

实用新型内容

本实用新型要解决的技术问题是克服上述技术的缺陷，提供一种手提迷你冰灯。

为解决上述技术问题，本实用新型提供的技术方案为一种手提迷你冰灯：包括手柄、灯杆、端盖、LED灯、电线、开关和电池盒，所述灯杆尾部和手柄一端螺纹连接，所述手柄内设有可拆卸式电池盒，所述手柄上靠近灯杆的一端设有开关，所述开关和电池盒通过线路连接，所述灯杆的另一端设有端盖，所述端盖下端设有通孔，所述电池盒的一端设有电线，所述电线的另一端穿过灯杆后从通孔延伸出，所述电线延伸出通孔的一端和LED灯连接，所述端盖上和LED灯上均设有挂环，所述端盖上的挂环上设有吊绳，所述吊绳的另一端和LED灯上的挂环连接，所述LED灯外部设有冰雕体。

作为改进，所述电池盒内设有干电池。

作为改进，所述灯杆和端盖插接。

本实用新型与现有技术相比的优点在于：本产品比较小巧，便于小孩子拿着玩耍，就像提着灯笼一样，比较方便，其次端盖通过吊绳和LED灯上的挂环连接，这样就可以防止LED灯和冰雕体下坠导致电线接头处接触不良，也可以防止小孩子子拿着冰灯甩动或者晃动，导致电线接头处接触不良，甚至发生电线断掉。

附图说明

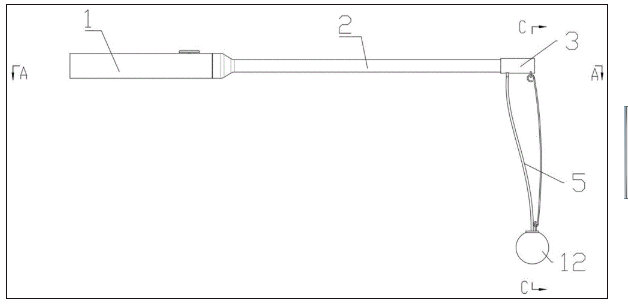

图1是本实用新型一种手提迷你冰灯的前视图

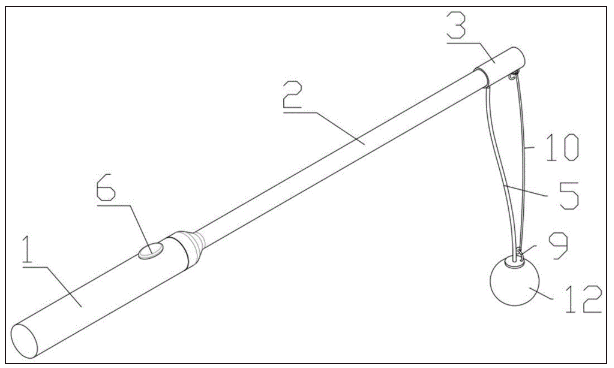

图2是本实用新型一种手提迷你冰灯的第一结构示意图。

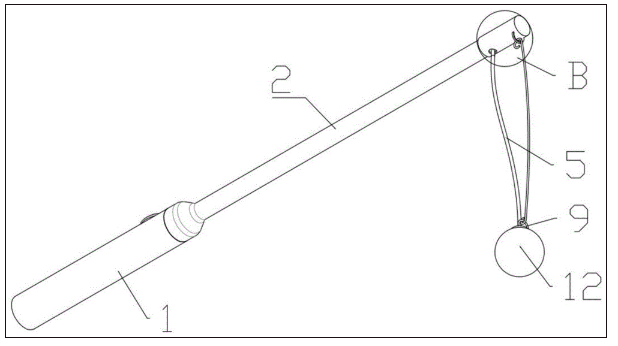

图3是本实用新型一种手提迷你冰灯的第二结构示意图。

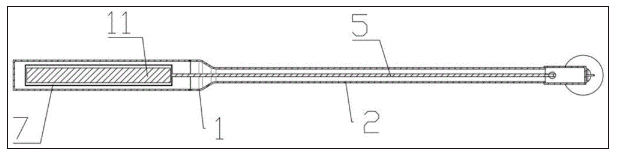

图4是图1中A-A处的剖视图。

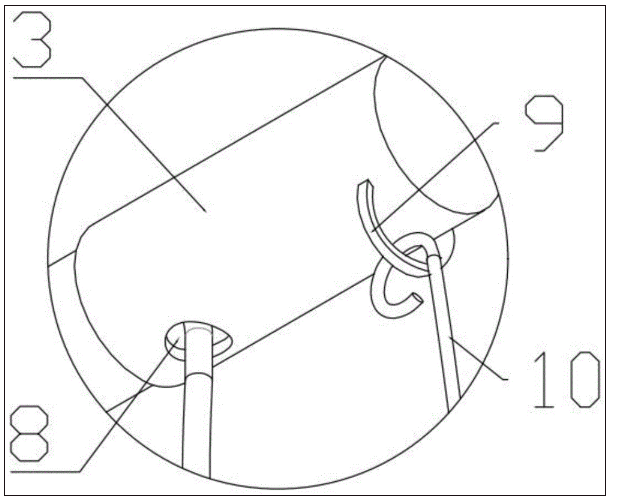

图5是图3中B处的局部放大图。

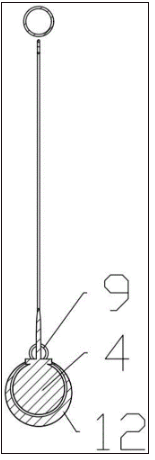

图6是图1中C-C处的剖视图。

如图所示：1、手柄，2、灯杆，3、端盖，4、LED灯，5、电线，6、开关，7、电池盒，8、通孔，9、挂环，10、吊绳，11、干电池，12、冰雕体。

具体实施方式

下面结合附图对本实用新型一种手提迷你冰灯做进一步的详细说明。

结合附图1-6，一种手提迷你冰灯，包括手柄1、灯杆2、端盖3、LED灯4、电线5、开关6和电池盒7，所述灯杆2尾部和手柄1一端螺纹连接，所述手柄1内设有可拆卸式电池盒7，所述手柄1上靠近灯杆2的一端设有开关6，所述开关6和电池盒7通过线路连接，所述灯杆2的另一端设有端盖3，所述端盖3下端设有通孔8，所述电池盒7的一端设有电线5，所述电线5的另一端穿过灯杆2后从通孔8延伸出，所述电线5延伸出通孔8的一端和LED灯4连接，所述端盖3上和LED灯4上均设有挂环9，所述端盖3上的挂环9上设有吊绳10，所述吊绳10的另一端和LED灯4上的挂环9连接，所述LED灯4外部设有冰雕体12。

所述电池盒7内设有干电池11。

所述灯杆2和端盖3插接。

本实用新型在具体实施时，使用时，首先把灯杆2从手柄1上拧下来，然后把电池盒7从手柄1中取出，然后把干电池11装到电池盒7内，随后把电池盒7装回手柄1内，拧上灯杆2，这样就可以使用，可以通过开关6控制LED灯4的开关，端盖3通过吊绳10和LED灯4上的挂环9连接，这样就可以防止LED灯4和冰雕体12下坠导致电线接头处接触不良，也可以防止小孩子子拿着冰灯甩动或者晃动，导致电线接头处接触不良，甚至发生电线断掉；

其中冰雕体12的外形可以是十二属相，名胜古迹、地标建筑形状的冰雕，卡通人物冰雕等；

LED灯4也可以用发光二极管等其他冷光源替换。

以上对本实用新型及其实施方式进行了描述，这种描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
