名称：一种可提升游泳速度的游泳辅助器具

专利人：李捷兵

专利号：202510630390.9

技术领域

本发明属于运动器具领域，具体涉及一种可提升游泳速度的游泳辅助器具。

背景技术

在游泳运动和水下活动中，游泳辅助器具可发挥重要作用。游泳辅助器具是指为帮助游泳者提高游泳效率、增强游泳体验或辅助特殊人员进行游泳活动而设计的装备。常见的包括脚蹼、划水掌、手蹼等，它们旨在增加游泳者肢体划水面积，借助水的反作用力推动身体前进，同时也能在一定程度上帮助游泳者更好地掌握平衡和控制方向，提升游泳的安全性和趣味性。

然而，现有的游泳辅助器具存在不少缺陷，难以满足人们对提升游泳速度的需求。以脚蹼为例，它是应用广泛的游泳辅助器具，主要通过增大脚部与水的接触面积，增强划水时的推进力。但使用脚蹼时大多依靠脚掌上下摆动获得提速，这种方式需掌握一定技巧，且使用时较为费力，使用者易疲劳，导致游泳速度提升有限且不能持久。为了提升游泳速度，专利号201420835984.0公开了一种游泳脚蹼，通过蹼体的舒展和收缩来获得较大的水反作用力，推动人体前进。使用时不需要来回摆动脚掌，脚部更加舒适，前进更加顺利，节省体力，而且使用者在水中呈站立时也可使用，即用于踩水。但此设计中，蹼体舒展的幅度依赖于中心圆盘和抗拉绳的牵引，结构较为复杂，而且使用时，抗拉绳受到的是反复的冲击性的张拉力，致抗拉绳容易折断，断后难以维修，增加使用成本。

发明内容

本发明的目的是解决上述技术问题，提供一种结构简单牢固且易维护的可提升游泳速度的游泳辅助器具。

为实现上述的目的，本发明的技术方案为：

一种可提升游泳速度的游泳辅助器具，包括用于与身体部位连接绑定的身体连接件，还包括呈圆盘结构的限位头，所述限位头下方设有若干个铰接座以及若干根伞骨，所述若干个铰接座以及若干根伞骨均以限位头的中轴线为中心呈放射圆周分布，且各铰接座与各伞骨的分布方位一一对应；每根伞骨的内端设有一根转轴，继而伞骨通过转轴转动设置在对应的铰接座上，使伞骨可以转轴为转动点向上张开或向下收拢；当伞骨向上张开并抵接在限位头下边缘时，伞骨的张开角度最大；相邻伞骨之间固定连接有伞膜，伞膜可随伞骨联动张开或收拢，伞膜的内边缘应延伸到限位头的边缘以内，让水流更有效作用在伞膜上。

作为进一步的技术方案，自伞骨内端起，伞骨抵接在限位头下边缘的位置，应不小于伞骨内端起长度的1/4，以降低伞骨被水流冲击折断的风险，目的是降低伞骨所受的弯矩，减少其受水流冲击时折断的风险。

作为进一步的技术方案，以上所述限位头下边缘设有一圈限位凸块。

作为进一步的技术方案，以上所述限位头的上方连接有上小下大设置的锥形头，所述限位头的下方中轴线处设有拉杆，所述拉杆的上端连接在限位头的下表面，拉杆的下端与身体连接件连接。

作为进一步的技术方案，以上所述身体连接件固定设在限位头的上表面。

本发明的身体连接件，可为手握装置，例如环形手把、柱形手柄等，只要是市面上可用于实现与身体部位连接的，都可以用于本发明。本发明的伞膜材料为常规的防水材料，有足够的强度和柔韧性即可，并非特殊设计，在此不进行特殊说明。

与现有技术相比，本发明的有益效果为：

1、本发明结构简单牢固，且易于维护。

本发明通过在伞骨上方设置限位头，摒弃了传统复杂的抗拉绳结构，简化了整体构造，降低了制造难度与成本。该限位头不仅能够限定伞骨的最大张度，还兼具身体连接件固定功能，可作为脚套、绑带、手握持等的连接件，实现一物两用，有效提升器具的功能性与实用性，更契合日常游泳需求，便于用户操作与携带。本发明结构简单且牢固，可极大地延长器具的使用寿命，减少使用成本与资源浪费，具有良好的经济与实用价值。

2、本发明可辅助提升游泳速度，增加游泳的趣味性。

使用时，游泳者手持本发明游泳器具在水中向前伸时，本发明的伞骨和伞膜在水作用下呈收拢状态，当游泳者在水中回拉本发明的器具时，本发明器具的伞骨与伞膜在水作用下展开，并在伞骨触碰到限位头背部时达到最大张开状态，形成有效的阻力面。这时后拉的器具就能为游泳者提供向前的拉力，从而轻松地提升游泳速度，为游泳者带来有趣的游泳体验。

3、本发明具有多样化的形态选择。

本发明通过将身体连接件设在限位头的下方或上方，衍生出拉进式或推进式的游泳器具，这一衍生设计，除了可以手持使用外，还可以套在（含绑在）脚上使用。使使用者游泳时能有更多的选择。其多样化的形态选择，极大地拓宽了产品的应用场景。

4、本发明的游泳器具由于使用简单，不太费力，使用时只需手前伸和后拉（或后推），或脚收拢和外推，极易掌握使用方法。不像使用脚蹼，需通过练习才能掌握上下摆动的使用方法。因此本发明容易得到推广。

附图说明

图1为本发明手部拉进式游泳辅助器具的结构示意图；

图2为图1手部拉进式游泳辅助器具的俯视图；

图3为图1手部拉进式游泳辅助器具的仰视图；

图4为图3的A部放大图；

图5为本发明手部推进式游泳辅助器具的结构示意图；

图6为图5手部推进式游泳辅助器具的俯视图；

图7为图5手部推进式游泳辅助器具的仰视图；

图8为图7的B部放大图；

图9为本发明脚部推进式游泳辅助器具（脚套连接和绑带连接）的结构示意图；

图10为图9脚部推进式游泳辅助器具的俯视图；

图11为图9脚部推进式游泳辅助器具的仰视图；

图12为图11的C部放大图。

附图标记：1-身体连接件，2-限位头，3-铰接座，4-伞骨，5-转轴，6-伞膜，7-锥形头，8-拉杆，9-限位凸块。

具体实施方式

下面结合实施例对本发明作进一步详细的描述，但本发明的实施方式并不局限于实施例表示的范围。

实施例1：

如图1～图4所示，一种可提升游泳速度的手部拉进式游泳辅助器具，包括身体连接件1，本实施例中身体连接件1为用于手持的环形握把（也可以是其他形状的手持握件），还包括呈圆盘结构的限位头2，限位头2的上方连接有上小下大设置的锥形头7，锥形头7有利于破水前行时减少阻力，限位头2下边缘设有一圈限位凸块9限位头2的下方中轴线处设有拉杆8，拉杆8的上端连接在限位头2的下表面，拉杆8的下端设有环形握把或其他形状的把手；限位头2下方还设有若干个铰接座3以及若干根伞骨4（实际数量根据产品的大小以及牢固程度的要求进行设定，本实施例设定数量为8，用于进行实施说明，但并不是本发明保护范围的限定），这8个铰接座3以及8根伞骨4均以限位头2的中轴线为中心呈放射圆周分布，且各铰接座3与各伞骨4的分布方位一一对应；每根伞骨4的内端设有一根转轴5，继而伞骨4通过转轴5转动设置在对应的铰接座3上，使伞骨可以转轴5为转动点向上张开或向下收拢；当伞骨4向上转动并抵接在限位头2下边缘时，伞骨4的张开角度最大；相邻伞骨4之间固定连接有伞膜6，伞膜6的连接方式可为粘接、套接、绑接等常规方式，此处不进行过多说明。伞膜6可随伞骨4联动实现张开或收拢。自伞骨4内端起，伞骨4抵接在限位头2下边缘的位置，应不小于伞骨内端起长度的1/4。

使用时，游泳者手握握把，将器具向前推，伞骨4和伞膜6在水流作用下自动收拢，这时前推的阻力不大。当游泳者向后回拉器具时，伞骨4和伞膜6受水流冲击自动展开，并在伞骨4触碰限位头2背部时达到最大张开状态，形成较大有效的阻力面，这时向后回拉的器具就能给游泳者提供向前的较大拉力，从而提高游泳速度。

实施例2：

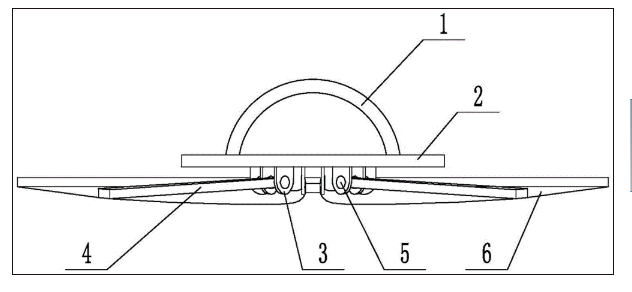

如图5～图8所示，一种可提升游泳速度的手部推进式游泳辅助器具，包括身体连接件1，本实施例中身体连接件1为手握持的弧形手柄（也可以是其他形状的手柄），还包括呈圆盘结构的限位头2，弧形手柄两端固定连接在限位头2的上表面，限位头2下方设有若干个铰接座3以及若干根伞骨4（实际数量根据产品的大小以及牢固程度的要求进行设定，本实施例设定数量为8，用于进行实施说明，但并不是本发明保护范围的限定），这8个铰接座3以及8根伞骨4均以限位头2的中轴线为中心呈放射圆周分布，且各铰接座3与各伞骨4的分布方位一一对应；每根伞骨4的内端设有一根转轴5，继而伞骨4通过转轴5转动设置在对应的铰接座3上，使伞骨可以转轴5为转动点向上张开或向下收拢；当伞骨4向上张开并抵接在限位头2下边缘时，伞骨4的张开角度最大；相邻伞骨4之间固定连接有伞膜6，伞膜6的连接方式可为粘接、套接、绑接等常规方式，此处不进行过多说明。伞膜6可随伞骨4联动张开或收拢。自伞骨4内端起，伞骨4抵接在限位头2下边缘的位置，为伞骨4内端起长度不小于1/4处。

使用时，游泳者采用仰泳状态，握住弧形手柄，将器具向前（人体头部方向）回拉，这时伞骨4和伞膜6在水流作用下自动收拢，此时回拉力小。向后推时(向人体脚部方向)伞骨4和伞膜6受水流冲击自动展开，并在伞骨4触碰限位头2背部时达到最大张开状态，形成较大有效的阻力面，这时后推的器具就能给游泳者提供向前（人体头部）的较大推力，从而提高游速。

实施例3：

如图9～图12所示，一种可提升游泳速度的脚部推进式游泳辅助器具，包括身体连接件1，本实施例中身体连接件1为与脚部连接绑定的脚套（含绑带），还包括呈圆盘结构的限位头2，脚套和绑带固定连接在限位头2的上表面，限位头2下方设有若干个铰接座3以及若干根伞骨4（实际数量根据产品的大小的要求进行设定，本实施例设定数量为8，用于进行实施说明，但并不是本发明保护范围的限定），这8个铰接座3以及8根伞骨4均以限位头2的中轴线为中心呈放射圆周分布，且各铰接座3与各伞骨4的分布方位一一对应；每根伞骨4的内端设有一根转轴5，继而伞骨4通过转轴5转动设置在对应的铰接座3上，使伞骨可以转轴5为转动点向上张开或向下收拢；当伞骨4向上张开并抵接在限位头2下边缘时，伞骨4的张开角度最大；相邻伞骨4之间固定连接有伞膜6，伞膜6的连接方式可为粘接、套接、绑接等常规方式，此处不进行过多说明。伞膜6可随伞骨4联动张开或收拢。自伞骨4内端起，伞骨4抵接在限位头2下边缘的位置，为伞骨4内端起长度不小于1/4处。

使用时，游泳者穿上脚套，用绑带与脚绑牢，在水中收腿时（方向向人体头部）伞骨4和伞膜6在水流作用下自动收拢，这时器具产生的阻力小。向后蹬腿时 (向脚部方向)伞骨4和伞膜6受水流冲击自动展开，并在伞骨4触碰限位头2背部时达到最大张开状态，形成较大有效的阻力面，这时后推的器具就能给游泳者提供较大的向前推力，从而提高游速。

在本发明的描述中，需要理解的是，术语“ 中心”、“ 纵向”、“ 横向”、“ 前”、“ 后”、 “ 左”、“ 右”、“首”、“尾”、“ 竖直”、“ 水平”、“ 顶”、“ 底”“ 内”、“ 外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或 暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明保护范围的限制。还需要说明的是，除非另有明确的规定和限定，“相连”、“连接”等术语应做广义理解，例如，可以是固定连接；可以是拆卸连接；也可以是点连接；可以是直接连接；可以是通过中间媒介间接连接，可以使两个元件内部的连通，对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。本发明中未详尽说明的设备连接方式，均按本领域的常规连接方式理解。

上述实施例，仅为对本发明的目的、技术方案和有益效果进一步详细说明的具体个例，本发明并非限定于此。凡在本发明公开的范围之内所做的任何修改、等同替换、改进等，均包含在本发明的保护范围之内。
