名称：一种便于留取尿液的取样器

专利人：王青燕

专利号：202321629263.X

技术领域

本实用新型涉及尿液取样技术领域，特别是一种便于留取尿液的取样器。

背景技术

目前医院检验科进行留尿检查取样方式，都是先尿在一次性的尿杯里，然后倒入取样尿管中，由于取样尿管的开口小，倒入时非常不便，容易倒到外面或者倒到手上，特别是老年人手抖，更是难以精准的导入尿管中，因此需要一种便于留取尿液的取样器。

实用新型内容

本实用新型的目的旨在至少解决所述技术缺陷之一。

为此，本实用新型的一个目的在于提出一种便于留取尿液的取样器，以解决背景技术中所提到的问题，克服现有技术中存在的不足。

为了实现上述目的，本实用新型一方面的实施例提供一种便于留取尿液的取样器，包括尿杯与尿管，其特征在于：所述尿杯底面的中心处固定连接有导入插管，所述尿管顶部的入口处设置有可拆卸的管盖，所述管盖的中心处固定连接有单向密封硅胶垫，所述导入插管可穿过单向密封硅胶垫插入尿管内部，所述尿杯与尿管之间设置有控制导入插管开闭的控制组件，所述尿杯通过导入插管与尿管的内部连通。

由上述任一方案优选的是，所述控制组件包括阀门外壳，所述阀门外壳内壁的两侧对称固定连接有两个弹性密封膜，所述阀门外壳两侧的中部均滑动连接有压紧件，两个所述压紧件均贯穿出阀门外壳的外壁，所述阀门外壳外壁的中部套接有挡环，所述挡环阻挡两个所述压紧件向阀门外壳外壁滑动的方向，两个所述压紧件在挡环的阻挡下相互压紧两个弹性密封膜的中部，两个所述弹性密封膜在两个所述压紧件的压紧下密封阀门外壳的内部通道。

采用上述方案达到的技术效果是：在挡环滑动脱离压紧件的位置后，两个弹性密封膜相互分开，从而将两个压紧件推开，使阀门外壳的中间通道打开，实现放尿。

由上述任一方案优选的是，所述阀门外壳内部通道的顶部与尿杯的内部相连通，所述阀门外壳内部通道的底部与导入插管相连通，所述阀门外壳外壁中部的一侧固定连接有阻挡凸缘，所述阻挡凸缘支撑在挡环的底面，所述挡环在阻挡凸缘的支撑下阻挡于两个压紧件的外侧。

采用上述方案达到的技术效果是：通过阻挡凸缘的支撑，将挡环定位到压紧件的位置，防止发生不必要的位移。

由上述任一方案优选的是，所述挡环的底面固定连接有若干顶杆，若干所述顶杆的长度大于挡环的宽度，所述挡环顶面至尿杯底面的间距大于若干顶杆的长度。

采用上述方案达到的技术效果是：使尿杯下压时，管盖可以通过若干顶杆将挡环完全退离压紧件，达到便于操作的目的。

由上述任一方案优选的是，所述控制组件包括设置于导入插管底部出口处的密封膜以及设置在尿管内壁顶部的固定板和固定连接于固定板顶面中心处的刺锥，所述刺锥的位置与密封膜中心处的位置相对应，所述导入插管的长度大于固定板顶面至管盖之间的间距。

采用上述方案达到的技术效果是：使导入插管插入一定的长度就可以使刺锥刺破密封膜，实现放尿。

由上述任一方案优选的是，所述尿杯包括杯体，所述杯体顶部的开口为椭圆形，所述杯体侧面的底部固定连接有连接凸缘，所述连接凸缘顶面与杯体外壁的侧面之间共同固定连接有若干加强肋板。

采用上述方案达到的技术效果是：通过连接凸缘与若干加强肋板可以加强杯体的结构，防止变形，同时便于捏住若干加强肋板使用，而且椭圆形的杯体开口，便于妇女接尿使用。

与现有技术相比，本实用新型所具有的优点和有益效果为：

1、通过采用插入连接的方式连接尿杯与尿管，减去了手动倒尿的操作，只需将尿杯底部的导入插管通过单向密封硅胶垫插入尿管即可释放尿液，减少了尿液泄漏情况的发生，对于老年人更加友好，不易洒落到手上，相比现有技术更具实用性。

2、通过在管盖顶部的中心处设置单向密封硅胶垫，可以使导入插管直接穿过管盖插入尿管中，不必来回的开闭管盖，达到便于操作的目的。

附图说明

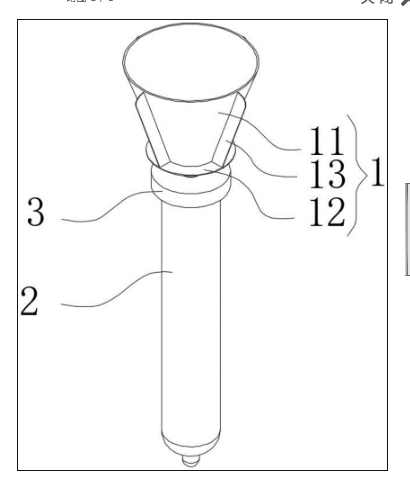

图1为本实用新型的结构示意图；

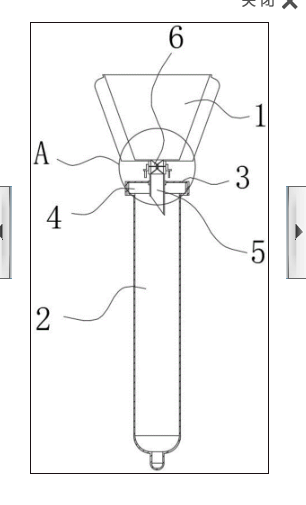

图2为本实用新型实施例1的结构示意图；

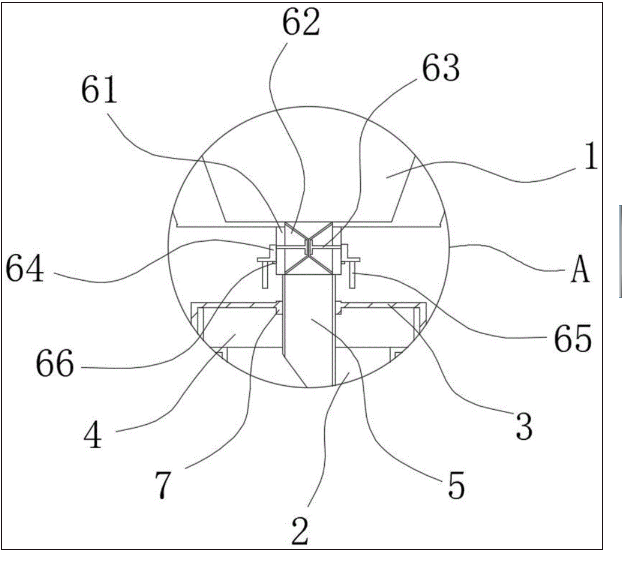

图3为本实用新型图2中A处的结构放大示意图；

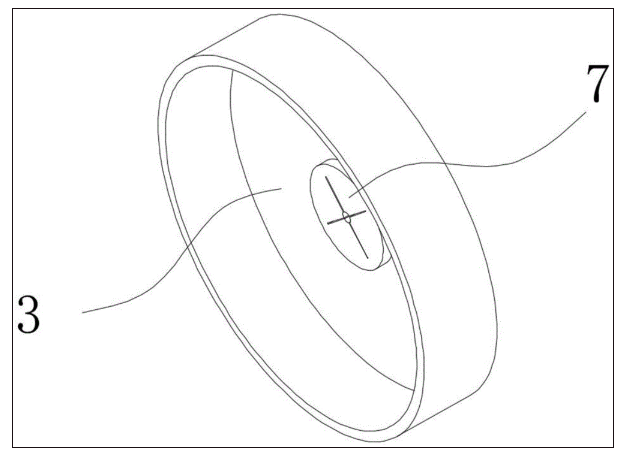

图4为本实用新型管盖的结构示意图；

图5为本实用新型实施例2的结构示意图。

图中：1-尿杯，11-杯体，12-连接凸缘，13-加强肋板，2-尿管，3-管盖，4-挡环，5-导入插管，6-控制组件，61-阀门外壳，62-弹性密封膜，63-压紧件，64-挡环，65-顶杆，66-阻挡凸缘，67-密封膜，68-固定板，69-刺锥，7-单向密封硅胶垫。

具体实施方式

下面结合附图对本实用新型做进一步的描述，但本实用新型的保护范围不局限于以下所述。

实施例一：如图1至图4所示，一种便于留取尿液的取样器，它包括尿杯1与尿管2，其特征在于：尿杯1底面的中心处固定连接有导入插管5，尿管2顶部的入口处设置有可拆卸的管盖3，管盖3的中心处固定连接有单向密封硅胶垫7，导入插管5可穿过单向密封硅胶垫7插入尿管2内部，尿杯1与尿管2之间设置有控制导入插管5开闭的控制组件6，尿杯1通过导入插管5与尿管2的内部连通，单向密封硅胶垫7采用中国实用新型专利CN2286263Y中公开的单向阀门硅胶垫，该单向阀门硅胶垫在导入插管5插入时开启，在导入插管5拔出时复位，自动封闭开口。

控制组件6包括阀门外壳61，阀门外壳61内壁的两侧对称固定连接有两个弹性密封膜62，阀门外壳61两侧的中部均滑动连接有压紧件63，两个压紧件63均贯穿出阀门外壳61的外壁，阀门外壳61外壁的中部套接有挡环64，挡环64阻挡两个压紧件63向阀门外壳61外壁滑动的方向，两个压紧件63在挡环64的阻挡下相互压紧两个弹性密封膜62的中部，两个弹性密封膜62在两个压紧件63的压紧下密封阀门外壳61的内部通道，从而在挡环64滑动脱离压紧件63的位置后，两个弹性密封膜62相互分开，从而将两个压紧件63推开，使阀门外壳61的中间通道打开，实现放尿。

阀门外壳61内部通道的顶部与尿杯1的内部相连通，阀门外壳61内部通道的底部与导入插管5相连通，阀门外壳61外壁中部的一侧固定连接有阻挡凸缘66，阻挡凸缘66支撑在挡环64的底面，挡环64在阻挡凸缘66的支撑下阻挡于两个压紧件63的外侧，通过阻挡凸缘66的支撑，便于将挡环64定位到压紧件63的位置，防止发生不必要的位移。

挡环64的底面固定连接有若干顶杆65，若干顶杆65的长度大于挡环64的宽度，挡环64顶面至尿杯1底面的间距大于若干顶杆65的长度，从而使尿杯1下压时，管盖3可以通过若干顶杆65将挡环64完全退离压紧件63，达到便于操作的目的。

该实施例的控制组件6结构简单，而且可重复使用，便于回收再利用。

实施例二：如图5所示，一种便于留取尿液的取样器，它包括尿杯1与尿管2，其特征在于：尿杯1底面的中心处固定连接有导入插管5，尿管2顶部的入口处设置有可拆卸的管盖3，管盖3的中心处固定连接有单向密封硅胶垫7，导入插管5可穿过单向密封硅胶垫7插入尿管2内部，尿杯1与尿管2之间设置有控制导入插管5开闭的控制组件6，尿杯1通过导入插管5与尿管2的内部连通。

控制组件6包括设置于导入插管5底部出口处的密封膜67以及设置在尿管2内壁顶部的固定板68和固定连接于固定板68顶面中心处的刺锥69，刺锥69的位置与密封膜67中心处的位置相对应，导入插管5的长度大于固定板68顶面至管盖3之间的间距，从而使导入插管5插入一定的长度就可以使刺锥69刺破密封膜67，实现放尿。

该实施例采用刺锥69刺破密封膜67的方式开启导入插管5的底部，实现放尿的控制，该控制结构简单，成本低，而且操作简单，只需下压尿杯1，导入插管5的底部压到刺锥69就可实现刺破放尿，使适合一次性用品的使用方式，适合推广使用

一种便于留取尿液的取样器，工作原理如下：

1）首先使用者使用尿杯1接收自己的尿液；

2）然后将导入插管5插入单向密封硅胶垫7，并穿过单向密封硅胶垫7进入尿管2的内部；

3）然后开启控制组件6，使尿液进入尿管2的内部，完成取样。

综上所述，该便于留取尿液的取样器，通过采用插入连接的方式连接尿杯1与尿管2，减去了手动倒尿的操作，只需将尿杯1底部的导入插管5通过单向密封硅胶垫7插入尿管2即可释放尿液，减少了尿液泄漏情况的发生，对于老年人更加友好，不易洒落到手上，相比现有技术更具实用性，通过在管盖3顶部的中心处设置单向密封硅胶垫7，可以使导入插管5直接穿过管盖3插入尿管2中，不必来回的开闭管盖3，达到便于操作的目的。

尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在不脱离本实用新型的原理和宗旨的情况下在本实用新型的范围内可以对上述实施例进行变化、修改、替换和变型。本实用新型的范围由所附权利要求及其等同限定。
