名称：一种用于竹笋加工的预处理设备

专利人： 焦玉莲

专利号：202222121100.2

技术领域

本实用新型涉及竹笋加工技术领域，具体是指一种用于竹笋加工的预处理设备。

背景技术

竹笋，禾本科竹亚科多年生常绿植物，是江南美食之材，过去甚至有“居不可无竹，食不可无笋”之说。虽然所有竹都有竹笋生成，但并非所有竹笋都能称为烹饪之品。作为蔬菜型竹笋，必须具备组织柔嫩、无苦味或其它恶味，或虽稍带苦味，经加工除苦后可以食用的条件。

竹笋加工之前需要对竹笋使用剥壳，削头去尾等工序，此类工序之后，竹笋表面仍有可能带有其他杂物，在进行加工之前需要进行预处理，预处理需要对竹笋进行清洗、刷洗、沥干、烘干工序，现有的设备不能对竹笋施行上述的全部工序，或者某项工序的工作效果较差。

实用新型内容

本实用新型为解决上述各种问题，提出了预处理效果好，功能齐全的一种用于竹笋加工的预处理设备。

为解决上述的技术问题，本实用新型提出的技术方案为：一种用于竹笋加工的预处理设备，包括框架，所述框架上面连接设有清洗箱，所述清洗箱上面连接设有进入斗，所述清洗箱内两侧上端处均连接设有半圆柱块，所述清洗箱前面且伸入所述清洗箱内连接设有清洗装置，所述清洗装置的数量共五个，其中两个设于所述半圆柱块之间，另外三个设于所述清洗箱底部，所述清洗箱底部转动连接设有转动密封门，所述转动密封门和所述清洗箱底部之间连接设有密封圈，所述转动密封门一侧和所述清洗箱底部转动连接，另一侧和所述清洗箱底面通过电控锁相连接，所述转动密封板下面连接设有加热烘干装置，所述转动密封板下面且靠近所述电控锁一侧连接设有吊环，所述吊环和所述框架外侧之间连接设有门转动装置，所述框架底面两侧均连接设有侧板，所述侧板上面放置设有同一个收集篮，所述清洗箱一侧下端处连接设有出水管，所述出水管和外部抽水设备相连接。

本实用新型与现有技术相比优点在于：本实用新型在使用时，转筒上的清洗刷毛把竹笋上的脏污和杂质清扫下来，竹笋碰触到半圆柱块，会朝着清洗刷毛靠近，增大被清洁的面积和概率，隔段时间使用外部抽水设备从出水管抽出水，再加入清水继续清洗，多次清洗确保干净，转动密封门打开使得里面的竹笋掉落进收集篮内，启动电热网和强力风扇竹笋进行热风烘干，然后进行后续加工。

进一步的，所述框架和所述清洗箱之间连接设有加强板。

进一步的，所述清洗装置包括连接设于所述清洗箱前面的电机，所述电机的输出端伸入所述清洗箱内驱动连接设有转轴，所述转轴上连接设有转筒，所述转筒上连接设有清洗刷毛，所述电机的输出端和所述清洗箱相接处设有密封轴承。

进一步的，所述加热烘干装置包括连接设于所述转动密封门下面两侧的连接柱，所述连接柱下面连接设有强力风扇，所述强力风扇下面连接设有电热网。

进一步的，所述门转动装置包括连接设于所述框架一侧上端处的横板，所述横板上面连接设有收卷机，所述收卷机的输出端穿过所述框架驱动连接设有收卷轮，所述框架一侧且位于所述收卷轮下方连接设有定滑轮，所述收卷轮上缠绕设有吊绳，所述吊绳绕过所述定滑轮且和所述吊环相连接。

进一步的，所述框架底面且位于所述收集篮下方连接设有收水盘。

附图说明

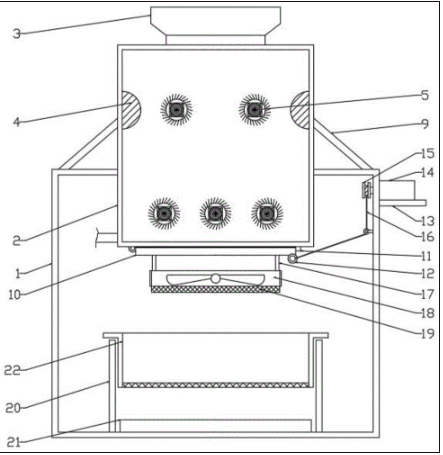

图1是本实用新型一种用于竹笋加工的预处理设备的主视结构示意图；

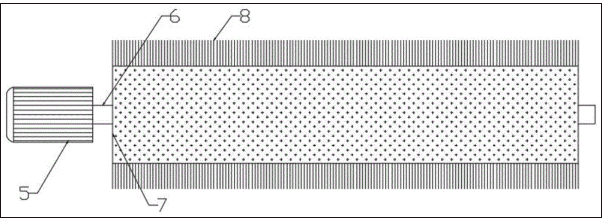

图2是本实用新型一种用于竹笋加工的预处理设备的转轴部分的示意图。

如图所示：1、框架；2、清洗箱；3、进入斗；4、半圆柱块；5、电机；6、转轴；7、转筒；8、清洗刷毛；9、加强板；10、转动密封门；11、电控锁；12、吊环；13、横板；14、收卷机；15、收卷轮；16、吊绳；17、连接柱；18、强力风扇；19、电热网；20、侧板；21、收水盘；22、收集篮。

具体实施方式

下面结合附图对本实用新型做进一步详细说明。

结合附图1至附图2，一种用于竹笋加工的预处理设备，包括框架1，所述框架1上面连接设有清洗箱2，所述清洗箱2上面连接设有进入斗3，所述清洗箱2内两侧上端处均连接设有半圆柱块4，所述清洗箱2前面且伸入所述清洗箱2内连接设有清洗装置，所述清洗装置包括连接设于所述清洗箱2前面的电机5，所述电机5的输出端伸入所述清洗箱2内驱动连接设有转轴6，所述转轴6上连接设有转筒7，所述转筒7上连接设有清洗刷毛8，所述电机5的输出端和所述清洗箱2相接处设有密封轴承。

所述清洗装置的数量共五个，其中两个设于所述半圆柱块4之间，另外三个设于所述清洗箱2底部，所述清洗箱2底部转动连接设有转动密封门10，所述转动密封门10和所述清洗箱2底部之间连接设有密封圈，所述转动密封门10一侧和所述清洗箱2底部转动连接，另一侧和所述清洗箱2底面通过电控锁11相连接，所述转动密封板下面连接设有加热烘干装置，所述加热烘干装置包括连接设于所述转动密封门10下面两侧的连接柱17，所述连接柱17下面连接设有强力风扇18，所述强力风扇18下面连接设有电热网19。

所述转动密封板下面且靠近所述电控锁11一侧连接设有吊环12，所述吊环12和所述框架1外侧之间连接设有门转动装置，所述门转动装置包括连接设于所述框架1一侧上端处的横板13，所述横板13上面连接设有收卷机14，所述收卷机14的输出端穿过所述框架1驱动连接设有收卷轮15，所述框架1一侧且位于所述收卷轮15下方连接设有定滑轮，所述收卷轮15上缠绕设有吊绳16，所述吊绳16绕过所述定滑轮且和所述吊环12相连接。

所述框架1底面两侧均连接设有侧板20，所述侧板20上面放置设有同一个收集篮22，所述清洗箱2一侧下端处连接设有出水管，所述出水管和外部抽水设备相连接，所述框架1和所述清洗箱2之间连接设有加强板9。

所述框架1底面且位于所述收集篮22下方连接设有收水盘21。

所述吊绳16全松开时，所述电热网19仍不会与所述收集篮22相接触。

本实用新型的具体实施方式：本实用新型在使用时，把剥开外壳且去头去尾的竹笋从进入斗3投进去，电机5驱动转轴6转动，转筒7上的清洗刷毛8把竹笋上的脏污和杂质清扫下来，竹笋碰触到半圆柱块4，会朝着清洗刷毛8靠近，增大被清洁的面积和概率，竹笋掉落到清洗箱2底部时，被底部的三个转动上的清洗刷毛8继续清洁，隔段时间使用外部抽水设备从出水管抽出水，再加入清水继续清洗，最后抽干水，打开电控锁11，转动密封门10打开，启动收卷机14放开收卷绳，转动密封门10打开使得里面的竹笋掉落进收集篮22内，再次使得收卷轮15反转，把吊绳16收起，锁紧电控锁11，启动电热网19和强力风扇18竹笋进行热风烘干，烘干一段时间后对竹笋翻身再烘干，烘干结束后抬走收集篮22进行后续加工，多余的水汇集在收水盘21内。

以上对本实用新型及其实施方式进行了描述，这种描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
