名称：非电力柴火蒸柜箱

专利号：202420606839.9

专利人： 谢扬鹏

技术领域

本实用新型涉及蒸柜箱技术领域，具体的，涉及非电力柴火蒸柜箱。

背景技术

蒸箱是利用蒸汽烹饪的厨房产品，能实现蒸菜、蒸饭、蒸汤以及加热饭菜等烹饪，但在没有电力的条件下，蒸箱就难以发挥其作用，需要使用可燃烧加热的柴火蒸柜箱来进行工作。

中国专利公开了一种便于清理的海鲜蒸柜，公开号为CN213371360U，文中提出“包括柜体、拉杆、开关、泄压安全阀按钮、海鲜蒸柜底部、支柱、蒸箱一、蒸箱二、蒸箱三、进气管道、储气管道、安全阀、海鲜蒸柜顶部、蒸箱门、橡胶套、滑轨一、连杆、安装槽、保温层、连接杆、滑轨二、放置板、隔板、限位块、滑块一、滑块二、加热箱、加热器、水箱、浮球装置、排水管道、抽气泵、进水管道。”，但现有技术是从底部向上排放水蒸气的方式，限制了出气方位，不利于快速加热，并且底部温度与顶部温度不相同，会影响烹饪效果，因此，设计非电力柴火蒸柜箱是很有必要的。

实用新型内容

本实用新型的目的在于提供非电力柴火蒸柜箱，解决了相关技术中的在使用过程中限制了出气方位，不利于快速加热，并且底部温度与顶部温度不相同，会影响烹饪效果的问题。

本实用新型的技术方案如下：

非电力柴火蒸柜箱，包括箱体，所述箱体的底部设有进气箱，且进气箱的顶部开设有第一出热口，所述第一出热口与箱体的内部连通，所述进气箱的一端外壁开设有第二出热口，所述箱体的内壁螺接有导热管，且导热管的底部一端与第二出热口焊接连通，所述箱体的内壁顶部焊接有导热台，且导热管的顶部一端与导热台焊接连通，所述导热台的两侧均焊接有导风管，所述导热台的两侧外壁均设有第一风机，所述进气箱的另一端内壁均设有第二风机，所述进气箱的两侧均设有连通管，所述箱体的两侧内壁均螺接有一对活动架，且每对活动架的内部滑动安装有一个出风架，所述进气箱的底部下方设有燃烧箱，且燃烧箱的顶部焊接有竖管，所述竖管的顶部一端与进气箱的底部焊接固定，所述活动架的底部端面开设有滑口，且连通管的顶部一端贯穿滑口并与出风架插接连通。

优选的，所述第一风机位于导风管的内部，且导风管呈向下弯折状。

优选的，所述燃烧箱的内侧顶部设有蓄水槽，所述蓄水槽的顶部设有进水管，所述蓄水槽的底部设有排水阀。

优选的，所述燃烧箱的内侧底部焊接有若干个支杆，所述燃烧箱的外壁铰接有密封门，所述燃烧箱的底部焊接有排料管，且排料管的底部通过卷簧转轴安装有排料板，所述排料板的顶部端面焊接有限制框，且限制框的一侧开设有排料口。

优选的，所述支杆的顶部上方设有抽气管，且抽气管的一端设有抽气机，所述抽气机的出气端设有滤盒。

优选的，所述滤盒的内部设有过滤丝网和活性碳板。

优选的，所述箱体的内壁底部焊接有挡网，且挡网位于第一出热口的顶部上方，所述箱体的内壁焊接有若干组卡块，且每组卡块之间插接有一个支板，所述支板的顶部端面两侧均焊接有限位板。

优选的，所述箱体的外部铰接有箱门，所述箱体的底部端面四周均焊接有支柱。

本实用新型的有益效果：

1、通过第一出热口可以使热蒸汽上升并从底部进入到进气箱，通过第二风机产生的风力，可以使热蒸汽进入到导热管，并从导热台排出，利用导风管使第一风机产生的风力向下排出，利用风力推动热蒸气下移，进而实现从顶部加热的作用，有利于保障顶部温度与底部温度近似，减少误差，利用连通管可以使进气箱内的热蒸气进入到出风架内，并从出风架内排出，可以实现从两侧加热的作用，滑动出风架可以调节其输出位置，有利于对局部进行加热，该方式可以实现从不同方位进行水蒸的作用，有利于平衡温度，同时，保障了烹饪效果。

2、通过挡网可以避免物品掉落，利用抽气机和抽气管可以将燃烧后残留的异味吸除，并通过滤盒可以对异味气体进行过滤处理，避免异味直接排出污染空气环境。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

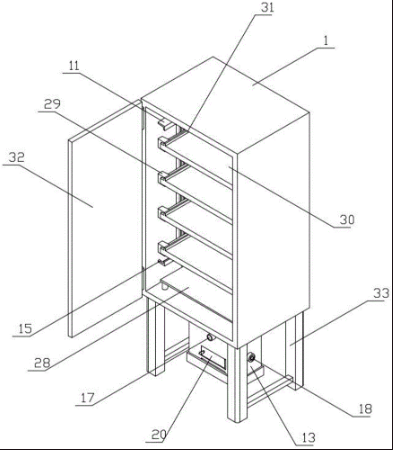

图1为本实用新型整体等轴测视图；

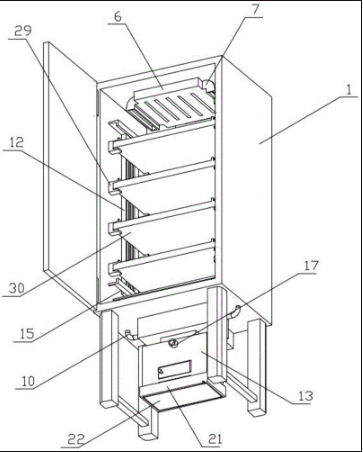

图2为本实用新型整体结构示意图；

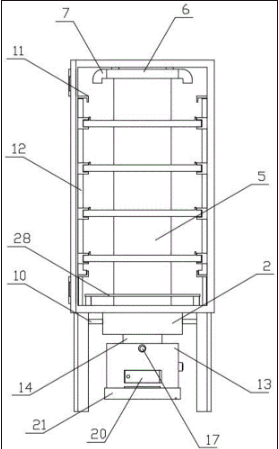

图3为本实用新型整体正视图；

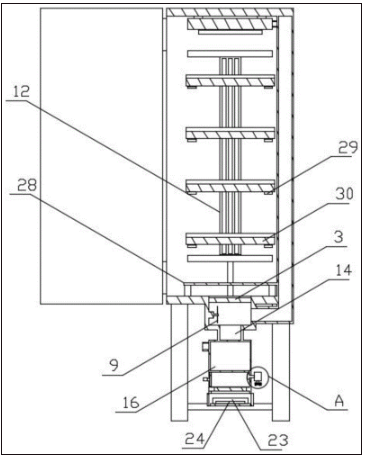

图4为本实用新型整体剖视图a；

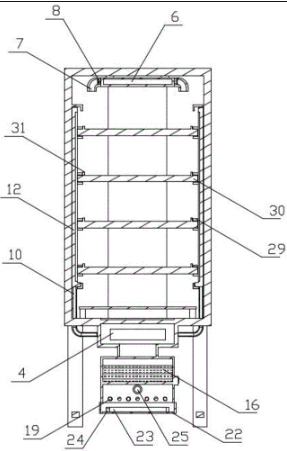

图5为本实用新型整体剖视图b；

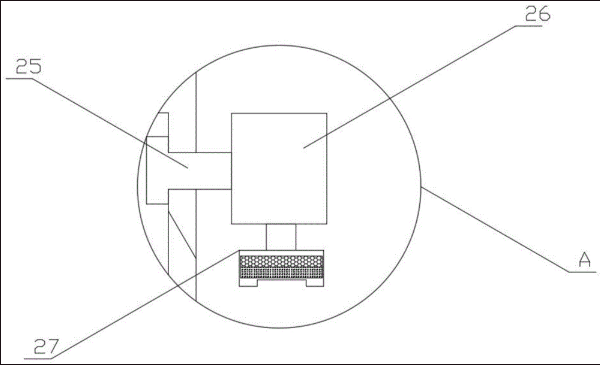

图6为图5A处结构示意图；

图中：1、箱体；2、进气箱；3、第一出热口；4、第二出热口；5、导热管；6、导热台；7、导风管；8、第一风机；9、第二风机；10、连通管；11、活动架；12、出风架；13、燃烧箱；14、竖管；15、滑口；16、蓄水槽；17、进水管；18、排水阀；19、支杆；20、密封门；21、排料管；22、排料板；23、限制框；24、排料口；25、抽气管；26、抽气机；27、滤盒；28、挡网；29、卡块；30、支板；31、限位板；32、箱门；33、支柱。

具体实施方式

下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都涉及本实用新型保护的范围。

如图1-6所示，本实施例提出了非电力柴火蒸柜箱，包括箱体1，箱体1的底部设有进气箱2，且进气箱2的顶部开设有第一出热口3，第一出热口3与箱体1的内部连通，进气箱2的一端外壁开设有第二出热口4，箱体1的内壁螺接有导热管5，且导热管5的底部一端与第二出热口4焊接连通，箱体1的内壁顶部焊接有导热台6，且导热管5的顶部一端与导热台6焊接连通，导热台6的两侧均焊接有导风管7，导热台6的两侧外壁均设有第一风机8，进气箱2的另一端内壁均设有第二风机9，进气箱2的两侧均设有连通管10，箱体1的两侧内壁均螺接有一对活动架11，且每对活动架11的内部滑动安装有一个出风架12，进气箱2的底部下方设有燃烧箱13，且燃烧箱13的顶部焊接有竖管14，竖管14的顶部一端与进气箱2的底部焊接固定，活动架11的底部端面开设有滑口15，且连通管10的顶部一端贯穿滑口15并与出风架12插接连通，第一风机8位于导风管7的内部，且导风管7呈向下弯折状，有利于使第一风机8产生的风力向下排出，燃烧箱13的内侧顶部设有蓄水槽16，蓄水槽16的顶部设有进水管17，蓄水槽16的底部设有排水阀18，通过进水管17可以使清水进入到蓄水槽16内，利用排水阀18可以使蓄水槽16内的水排出，燃烧箱13的内侧底部焊接有若干个支杆19，燃烧箱13的外壁铰接有密封门20，燃烧箱13的底部焊接有排料管21，且排料管21的底部通过卷簧转轴安装有排料板22，排料板22的顶部端面焊接有限制框23，且限制框23的一侧开设有排料口24，通过支杆19可以支撑燃烧物，燃烧物焚尽产生的杂物，利用排料管21可以使杂物排出，下落的杂物会落入限制框23，通过翻转排料板22，可以使限制框23内的杂物通过排料口24排出，支杆19的顶部上方设有抽气管25，且抽气管25的一端设有抽气机26，抽气机26的出气端设有滤盒27，利用抽气机26和抽气管25可以将燃烧后残留的异味吸除，并通过滤盒27可以对异味气体进行过滤处理，滤盒27的内部设有过滤丝网和活性碳板，箱体1的内壁底部焊接有挡网28，且挡网28位于第一出热口3的顶部上方，箱体1的内壁焊接有若干组卡块29，且每组卡块29之间插接有一个支板30，支板30的顶部端面两侧均焊接有限位板31，通过将支板30插接到卡块29内，形成固定，利用支板30可以对物品进行支撑，利用挡网28可以避免物品掉落，箱体1的外部铰接有箱门32，箱体1的底部端面四周均焊接有支柱33。

本实施例中，使用时，通过卡块29可以固定支板30的位置，利用支板30可以对物品进行支撑，利用限位板31可以提高对支板30的限制效果，通过进水管17可以使清水进入到蓄水槽16内，通过将燃烧物点燃并放置在支杆19上，可以对蓄水槽16内的清水进行加热，水烧开后产生的水蒸气，会通过竖管14进入到进气箱2内，通过热蒸汽上升，可以穿过第一出热口3进入进气箱2，进而在箱体1内产生热能循环，通过第二风机9产生的风力，可以使热蒸汽进入到导热管5，并从导热台6排出，利用导风管7使第一风机8产生的风力向下排出，利用风力推动热蒸气下移，进而实现从不同方位进行水蒸的作用，提高了箱体1内的加热速度，利用连通管10可以使进气箱2内的热蒸气进入到出风架12内，并从出风架12内排出，可以实现从两侧加热的作用，滑动出风架12可以调节其输出位置，有利于对局部进行加热，燃烧物焚尽产生的杂物，利用排料管21可以使杂物排出，下落的杂物会落入限制框23，通过翻转排料板22，可以使限制框23内的杂物通过排料口24排出，利用挡网28可以避免物品掉落，利用抽气机26和抽气管25可以将燃烧后残留的异味吸除，并通过滤盒27可以对异味气体进行过滤处理。

以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
