名称：一种宫腔镜手术废液盛装称重装置

专利号：202322270189.3

专利人： 张少娟

技术领域

本实用新型涉及宫腔镜技术领域，更具体的说，尤其涉及一种宫腔镜手术废液盛装称重装置。

背景技术

宫腔镜目前已广泛应用于宫腔内疾病的诊断和治疗，具有疗效好、不开腹、创伤小、出血少、痛苦轻以及康复快的特点。在宫腔镜电切术中，单极电切应用较为广泛，术中通常使用5％的葡萄糖作为膨宫液，在手术过程中将子宫膨大，从而方便医护人员看清宫腔内部结构并判断宫腔内每一个结构是否有异常情况。这种膨宫液在短期内的大量应用可能使患者出现水中毒性低钠血症，通常在手术接近结束时或术后几小时内出现，其发生率为0.47％，症状较轻者术后1～2d可出现足部水肿和尿量增多的现象，而严重者则会出现心、肺、脑等重要器官的一系列临床危急症状。因此，如果不及时或恰当的处理手术过程中使用的膨宫液会给患者带来严重的不良后果，甚至危及生命。

但目前对宫腔镜手术废液盛装称重时，盛装瓶放置在称重器的表面不够稳定，容易发生晃动，容易造成盛装瓶滑落，十分危险。

有鉴于此，针对现有的问题予以研究改良，提供一种宫腔镜手术废液盛装称重装置，具有通过设置控制板，并且在控制板的表面设置圆槽，将盛装瓶的表面插入圆槽中，使得在对盛装瓶进行称重时，对盛装瓶起到支撑的作用，保证盛装瓶在称重时的稳定性，方便医护人员的操作的优点，旨在通过该技术，达到解决问题与提高实用价值性的目的。

实用新型内容

本实用新型的目的在于提供一种宫腔镜手术废液盛装称重装置，以解决上述背景技术中提出的问题和不足。

为实现上述目的，本实用新型提供了一种宫腔镜手术废液盛装称重装置，由以下具体技术手段所达成：

一种宫腔镜手术废液盛装称重装置，包括：称重器、支撑条、安装槽、控制板、支撑柱、把手、圆槽、盛装瓶、固定侧边、底座、底座侧边、框架、透明玻璃、通槽；所述称重器顶部表面的两端固定设置有支撑条，所述支撑条顶部的两端设置有安装槽，所述称重器的上方设置有控制板，所述控制板底部的四个端角处固定设置有支撑柱，所述控制板的表面均匀设置有四个圆槽，且所述圆槽中设置有盛装瓶，所述盛装瓶顶部的外表面设置有固定侧边。

作为本技术方案的进一步优化，本实用新型一种宫腔镜手术废液盛装称重装置，所述安装槽设置为方形，所述支撑柱设置为与所述安装槽相对应的方形杆。

作为本技术方案的进一步优化，本实用新型一种宫腔镜手术废液盛装称重装置，所述控制板顶部的两侧固定设置有把手，所述把手的端面设置有倒角。

作为本技术方案的进一步优化，本实用新型一种宫腔镜手术废液盛装称重装置，所述称重器底部的两端固定安装有底座，所述底座的一侧固定设置有底座侧边，所述底座侧边的材料设置为橡胶材料。

作为本技术方案的进一步优化，本实用新型一种宫腔镜手术废液盛装称重装置，所述底座侧边的上方设置有框架，所述框架的内部设置有透明玻璃，且其中两个所述透明玻璃的表面设置有通槽。

由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：

1、本实用新型一种宫腔镜手术废液盛装称重装置，通过设置底座与底座侧边，使得能够加强称重器的稳定性，起到防滑，防震，抗静电等作用，保证对盛装瓶称重的准确性。

2、本实用新型一种宫腔镜手术废液盛装称重装置，通过设置框架与透明玻璃，使得能够将称重器整体罩住，在称重器不使用时，通过框架与透明玻璃可以对称重器进行保护，并且通过通槽，方便医护人员对框架的控制。

3、本实用新型通过对一种宫腔镜手术废液盛装称重装置的改进，具有结构设计合理，通过设置控制板，并且在控制板的表面设置圆槽，将盛装瓶的表面插入圆槽中，使得在对盛装瓶进行称重时，对盛装瓶起到支撑的作用，保证盛装瓶在称重时的稳定性，方便医护人员的操作的优点，从而有效的解决了本实用新型在背景技术一项中提出的问题和不足。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

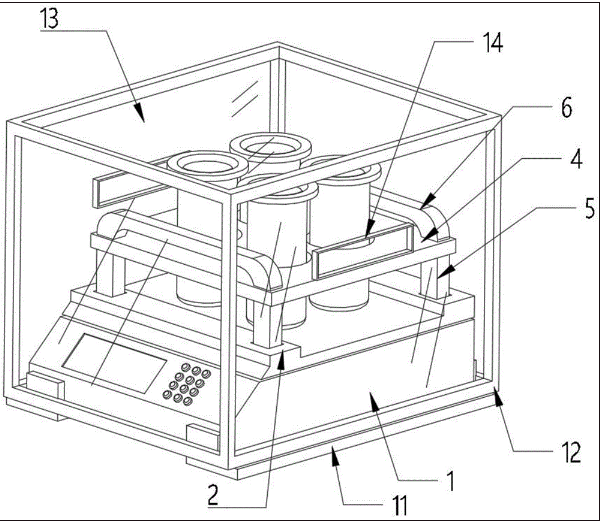

图1为本实用新型的结构示意图；

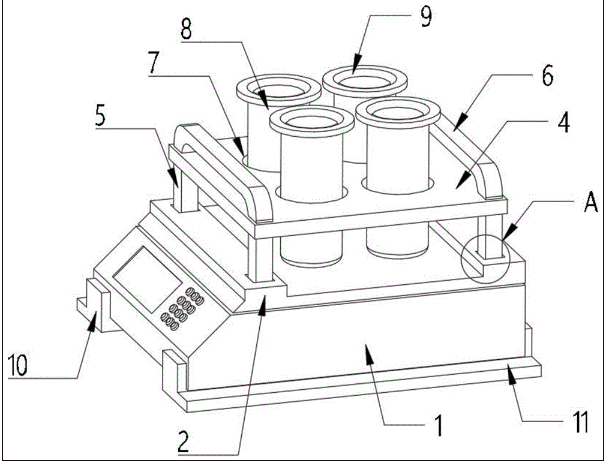

图2为本实用新型的称重器结构图；

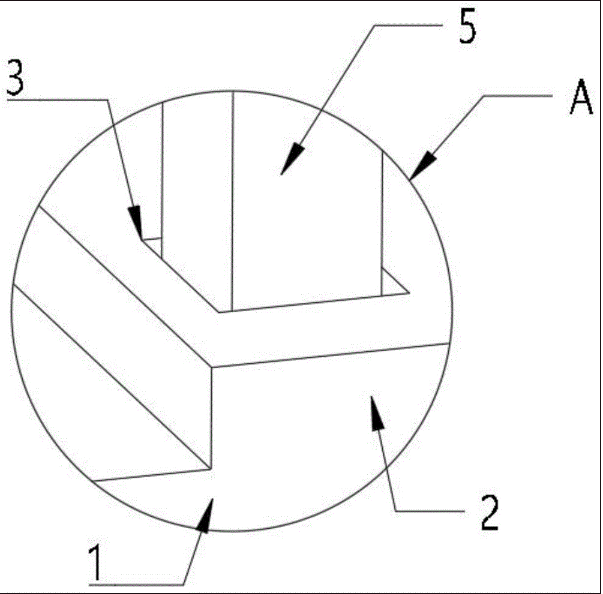

图3为本实用新型的图2中A处的放大图。

图中：1、称重器；2、支撑条；3、安装槽；4、控制板；5、支撑柱；6、把手；7、圆槽；8、盛装瓶；9、固定侧边；10、底座；11、底座侧边；12、框架；13、透明玻璃；14、通槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

需要说明的是，在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

同时，在本实用新型的描述中，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电性连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参见图1至图3，本实用新型提供一种宫腔镜手术废液盛装称重装置的具体技术实施方案：

一种宫腔镜手术废液盛装称重装置，包括：称重器1、支撑条2、安装槽3、控制板4、支撑柱5、把手6、圆槽7、盛装瓶8、固定侧边9、底座10、底座侧边11、框架12、透明玻璃13、通槽14；称重器1顶部表面的两端固定设置有支撑条2，支撑条2顶部的两端设置有安装槽3，称重器1的上方设置有控制板4，控制板4底部的四个端角处固定设置有支撑柱5，控制板4的表面均匀设置有四个圆槽7，且圆槽7中设置有盛装瓶8，盛装瓶8顶部的外表面设置有固定侧边9。

具体的，如附图2所示，安装槽3设置为方形，支撑柱5设置为与安装槽3相对应的方形杆，通过将支撑柱5的底部安装在安装槽3中，使得可以将控制板4安装在称重器1的上方，从而能够在对盛装瓶8进行称重时，对盛装瓶8起到支撑稳定的作用。

具体的，如附图2所示，控制板4顶部的两侧固定设置有把手6，把手6的端面设置有倒角，通过设置把手6，方便医护人员对控制板4的操控。

具体的，如附图1及附图2所示，称重器1底部的两端固定安装有底座10，底座10的一侧固定设置有底座侧边11，底座侧边11的材料设置为橡胶材料，通过设置底座10与底座侧边11，使得能够加强称重器1的稳定性，保证对盛装瓶8称重的准确性。

具体的，如附图1所示，底座侧边11的上方设置有框架12，框架12的内部设置有透明玻璃13，且其中两个透明玻璃13的表面设置有通槽14，通过设置框架12与透明玻璃13，使得能够将称重器1整体罩住，在称重器1不使用时，通过框架12与透明玻璃13可以对称重器1进行保护，并且通过通槽14，方便医护人员对框架12的控制。

具体实施步骤：

首先医护人员将支撑柱5安装在安装槽3中，从而能够将控制板4安装在称重器1的平上方，接着将称重器1重量归零，然后医护人员将盛装瓶8的表面插入圆槽7中，使得在对盛装瓶8进行称重时，对盛装瓶8起到支撑的作用，保证盛装瓶8在称重时的稳定性，方便医护人员的操作，当四个盛装瓶8分别安装在四个圆槽7中后，医护人员通过把手6向上抬起控制板4，此时固定侧边9可以卡接在控制板4顶部的表面，能够便于对盛装瓶8的移动，方便盛装瓶8的运输，最后在称重器1不使用时，通过框架12与透明玻璃13可以对称重器1进行保护，并且通过通槽14，方便医护人员对框架12的控制。

综上所述：该一种宫腔镜手术废液盛装称重装置，通过设置底座与底座侧边，使得能够加强称重器的稳定性，起到防滑，防震，抗静电等作用，保证对盛装瓶称重的准确性；通过设置框架与透明玻璃，使得能够将称重器整体罩住，在称重器不使用时，通过框架与透明玻璃可以对称重器进行保护，并且通过通槽，方便医护人员对框架的控制；通过设置控制板，并且在控制板的表面设置圆槽，将盛装瓶的表面插入圆槽中，使得在对盛装瓶进行称重时，对盛装瓶起到支撑的作用，保证盛装瓶在称重时的稳定性，方便医护人员的操作的优点，从而有效的解决了本实用新型在背景技术一项中提出的问题和不足。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
